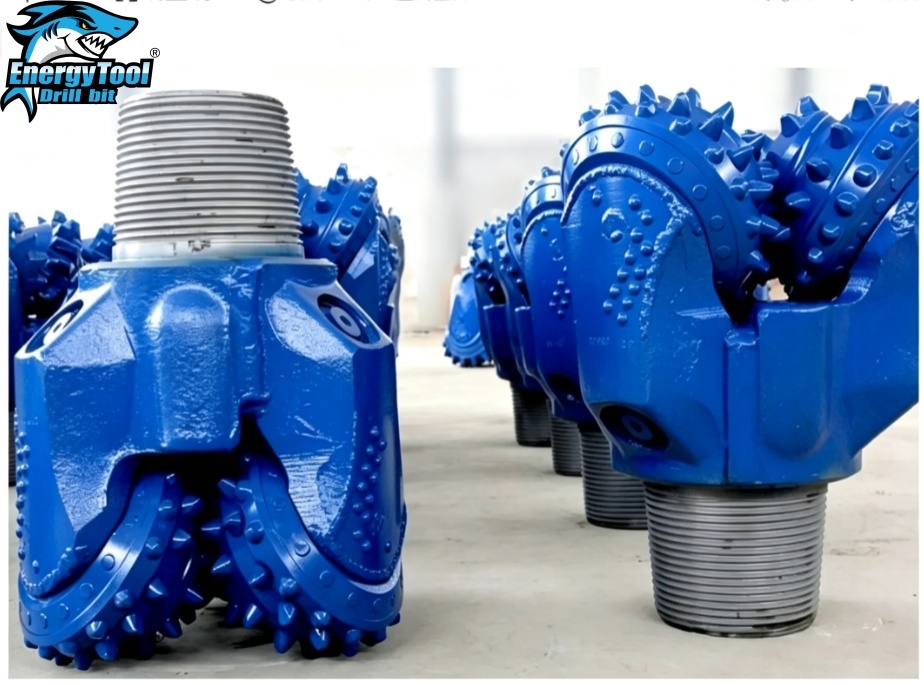

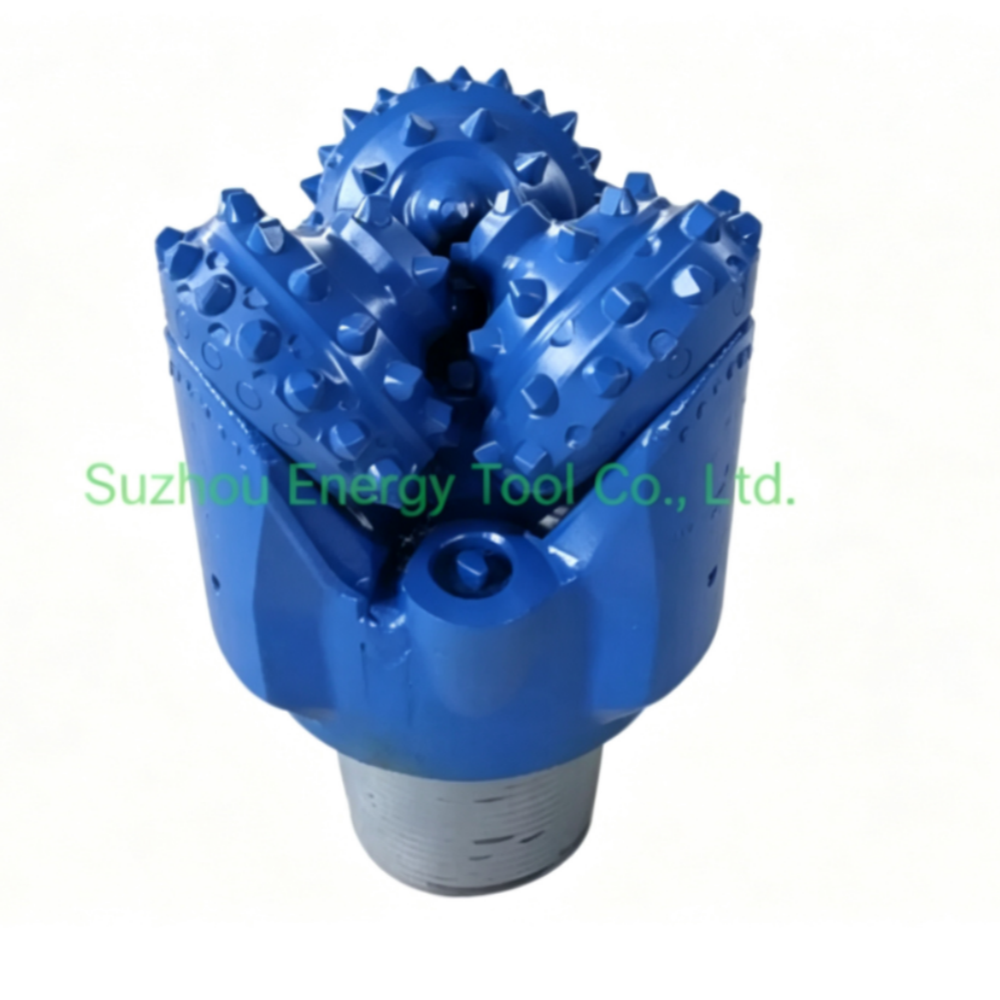

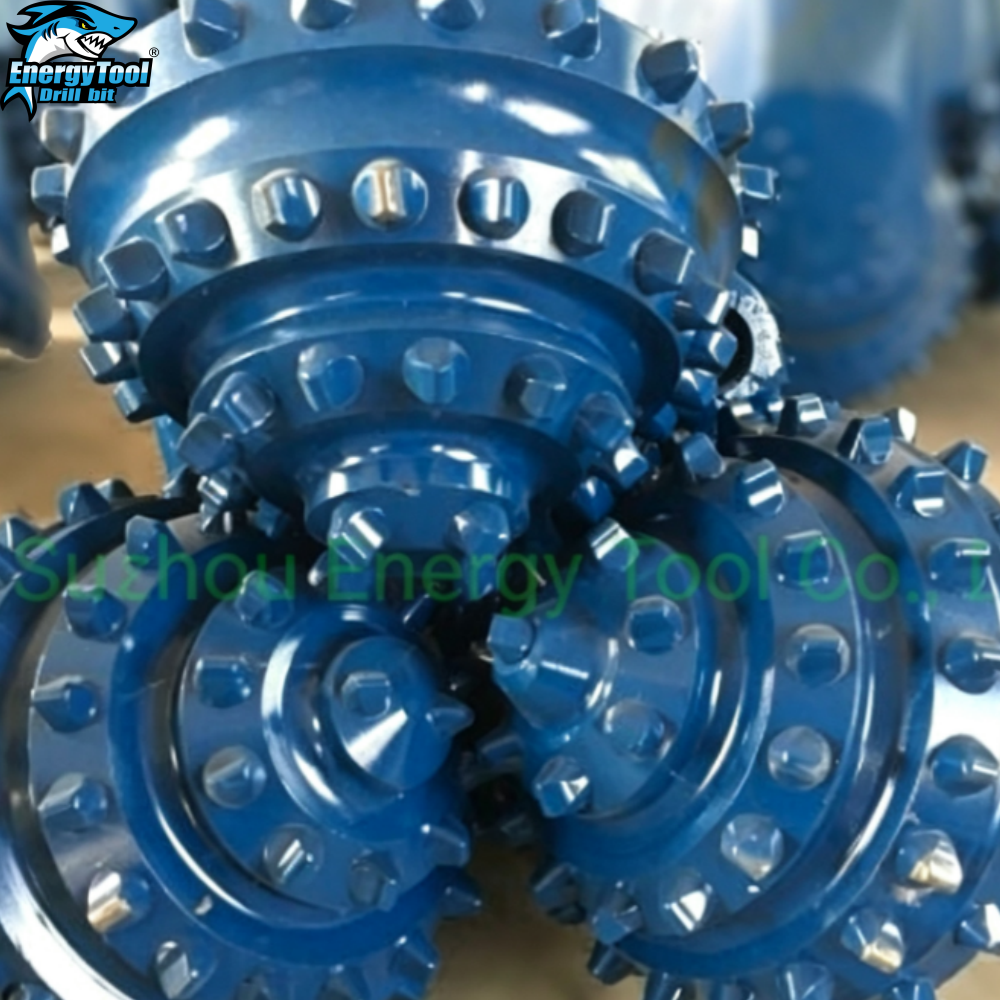

10 5/8 " আইএডিসি 537 টিসিআই ট্রিকোন ড্রিল রক ড্রিল টুল
পণ্যের বিবরণ
পণ্যের বর্ণনা
রোলার কোন বিট 10-5/8 ইঞ্চি টিসিআই ট্রিকোন বিট IADC 537 সহ API পিন 6-5/8"
বিবরণ
একটি ট্রিকোন বিট ড্রিলিং অপারেশনে বটম হোল অ্যাসেম্বলির অংশ হিসেবে গুরুত্বপূর্ণ ভূমিকা পালন করে। এই যান্ত্রিক ড্রিল বিটটি ড্রিলিংয়ের সময় শিলার পৃষ্ঠকে ধ্বংস করার জন্য এর দাঁত দ্বারা উত্পন্ন ঘূর্ণন এবং যান্ত্রিক ঘর্ষণের উপর নির্ভর করে। এর প্রাথমিক উদ্দেশ্য হল ঘূর্ণায়মান ড্রিল স্ট্রিং এবং মাড সরবরাহ দ্বারা উত্পন্ন শক্তিকে কাজে লাগানো, কার্যকরভাবে কূপ গভীর করার প্রক্রিয়া সহজতর করার জন্য এই শক্তি ব্যবহার করা।
স্পেসিফিকেশন:
| পণ্য স্পেসিফিকেশন | ||||||||
| পণ্যের নাম | 10 5/8 ইঞ্চি, TCI Tricone Bit | |||||||
| আকার | 10 5/8 ইঞ্চি, 269.7 মিমি | |||||||
| দাঁতের ধরণ | TCI / টাংস্টেন কার্বাইড ইনসার্ট | |||||||
| সংযোগ | 6- 5/8" API Reg | |||||||
| বিয়ারিং | রাবার সিলড রোলার বিয়ারিং | |||||||
| নজল | তিনটি জেট নজল এবং কেন্দ্র জেট | |||||||
| প্রয়োগ | জল কূপ, তেল কূপ, HDD, অনুসন্ধান, ইত্যাদি | |||||||
| ওজন | 92 কেজি | |||||||
| সার্টিফিকেট | API7-1, SY/T5164, ISO9001:2008 | |||||||
| প্রস্তাবিত শিলা গঠন | ||||||||
| চুনপাথর, ডলোমাইট, বেলেপাথর এবং চের্টের মতো উচ্চ সংকোচন শক্তি এবং উচ্চ ঘর্ষণ সহ কঠিন থেকে খুব কঠিন শিলার জন্য। | ||||||||
| প্রয়োগের জন্য প্রস্তাবিত ড্রিলিং প্যারামিটার | ||||||||
| ধরণ ও IADC কোড | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB(KN/mm) | 0.35~0.90 | 0.35~0.95 | 0.35~1.00 | 0.35~1.05 | 0.35~1.05 | 0.35~1.05 | 0.70~1.20 | 0.70~1.20 |
| RPM(r/min) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
কিভাবে একটি ট্রিকোন বিটের গুণমান জানবেন?
- ট্রিকোন বিট IADC কোড পাসপোর্ট
- ট্রিকোন বিট TCI এবং স্টিল টুথ বিকল্প
- ট্রিকোন বিট হিল রোতে অতিরিক্ত টাংস্টেন কার্বাইড ইনসার্ট
- ট্রিকোন বিট কোন বডিতে টাংস্টেন কার্বাইড কোটিং
- ট্রিকোন বিট কোনগুলির গেজে ডায়মন্ড কোটিংযুক্ত টাংস্টেন কার্বাইড ইনসার্ট
- ট্রিকোন বিট পায়ের শার্টটেইলে টাংস্টেন কার্বাইড ইনসার্ট
- ট্রিকোন বিট কোন পরিষ্কার করার জন্য অতিরিক্ত কেন্দ্রীয় নজল
ট্রিকোন বৈশিষ্ট্য হল যে তারা তাদের নিজস্ব পাসপোর্ট সহ আসে:
- কোনগুলির স্পেসিফিকেশন
- বিট তৈরি এবং পরীক্ষা করা ব্যক্তির দ্বারা স্বাক্ষরিত গুণমান স্ট্যাম্প
- সেরা পারফরম্যান্স পেতে প্রস্তাবিত ড্রিলিং প্যারামিটার:
- বিট ওজন
- ঘূর্ণন গতি
- ফ্লাশিং ভলিউম
প্রয়োগ
- ভূ-প্রযুক্তিগত তদন্ত
- খনিজ অনুসন্ধান ও অনুসন্ধান
- ভূ-প্রযুক্তিগত যন্ত্র
- ভূ-পদার্থবিদ্যা
আপনি কোন ধরণের ট্রিকোন বেছে নেবেন তা নির্ভর করে আপনি যে ভূতত্ত্ব ড্রিল করছেন এবং আপনি যে কূপের ব্যাস ড্রিল করছেন তার উপর। ইন্টারন্যাশনাল অ্যাসোসিয়েশন অফ ড্রিলিং কন্ট্রাক্টরস (IADC) আপনার ভূতত্ত্বের জন্য সঠিক ট্রিকোন বেছে নেওয়ার জন্য একটি সহজ ব্যবহারযোগ্য ধাপ সিস্টেম তৈরি করেছে, অতিরিক্ত বৈশিষ্ট্য যেমন দীর্ঘ উৎপাদন জীবনের জন্য বিট সুরক্ষা।
| TRICONE BIT টাংস্টেন কার্বাইড ইনসার্ট | ||
| ফর্ম | পারফরম্যান্স | প্রয়োগ |
| চিজেল | প্লাস্টিক শিলার জন্য উচ্চ অনুপ্রবেশ | প্লাস্টিক শিলা নরম ও মাঝারি শক্ত |
| কনিক্যাল | চিজেলের মতো উচ্চ ব্রেকিং এবং রোটেশন প্রতিরোধ ক্ষমতা | ভঙ্গুর শিলা মাঝারি থেকে শক্ত |
| বল | খুব উচ্চ ব্রেকিং প্রতিরোধ ক্ষমতা | ভঙ্গুর শিলা মাঝারি থেকে শক্ত |
বিয়ারিং প্রকার
ট্রিকোন ড্রিলিং বিটে প্রধানত তিন ধরণের বিয়ারিং ডিজাইন ব্যবহার করা হয়:
• স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট:
এই বিটগুলিতে কোনগুলি অবাধে ঘুরবে। এই ধরণের বিটে বল বিয়ারিংয়ের একটি সামনের সারি এবং রোলার বিয়ারিংয়ের একটি পিছনের সারি থাকে।
• সিলড বিয়ারিং রোলার বিট
এই বিটগুলিতে বিয়ারিং শীতল করার জন্য গ্রীস রিজার্ভার সহ একটি ও-রিং সিল থাকে। সিলগুলি বিয়ারিংগুলিকে রক্ষা করার জন্য কাদা এবং কাটিংয়ের বিরুদ্ধে বাধা হিসাবে কাজ করে।
• জার্নাল বিয়ারিং রোলার বিট
এই বিটগুলি সর্বোচ্চ পারফরম্যান্সের জন্য নাক বিয়ারিং, ও-রিং সিল এবং একটি রেস সহ কঠোরভাবে তেল/গ্রীস দ্বারা শীতল করা হয়।
IADC কোড
IADC কোডগুলি কী ধরণের শিলা বিট প্রয়োজন তা বর্ণনা করা সহজ করে তোলে।
প্রথম তিনটি অঙ্ক গঠন অনুসারে বিটকে শ্রেণীবদ্ধ করে যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এবং ব্যবহৃত বিয়ারিং/সিল ডিজাইন।
1, 2, এবং 3 designatesস্টিল টুথ বিট1 নরম, 2 মাঝারি এবং 3 কঠিন গঠনের জন্য।
কোড 4, 5, 6, 7 এবং 8 designatesটাংস্টেন কার্বাইড ইনসার্ট বিটগঠন কঠোরতার পরিবর্তনের জন্য 4 নরমতম এবং 8 কঠিনতম।
গঠন প্রকার
নিম্নলিখিতগুলি সাধারণ গঠন এবং এর IADC রেফারেন্স দেখায়
1 & 4 নরম গঠনগুলি আঠালো স্তর এবং কম সংকোচন শক্তি সহ, যেমন কাদামাটি, মার্লস।
1 & 4 নরম গঠনগুলি কম সংকোচন শক্তি সহ যেমন মার্ল, লবণ, অ্যানহাইড্রাইট এবং শেল।
5 নরম থেকে মাঝারি গঠনগুলি কম সংকোচন শক্তি এবং কঠিন স্তরগুলির সাথে আন্তঃস্তরযুক্ত, যেমন বালি, শেল এবং চক।
2 বা 6 মাঝারি থেকে কঠিন ঘন গঠনগুলি উচ্চ থেকে খুব উচ্চ সংকোচন শক্তি সহ, কিন্তু অ-ঘর্ষণকারী বা ছোট ঘর্ষণকারী স্তর সহ, যেমন শেল, মাডস্টোন, বেলেপাথর, চুনপাথর, ডলোমাইট এবং অ্যানহাইড্রাইট।
3 বা 7 কঠিন এবং ঘন গঠনগুলি খুব উচ্চ সংকোচন শক্তি এবং কিছু ঘর্ষণকারী স্তর সহ, যেমন সিল্টস্টোন, বেলেপাথর এবং মাডস্টোন।
8 অত্যন্ত কঠিন এবং ঘর্ষণকারী গঠন যেমন কোয়ার্টজাইট এবং আগ্নেয় শিলা।
IADC কোড - অঙ্ক প্রথম তিনটি অঙ্ক গঠন অনুসারে বিটকে শ্রেণীবদ্ধ করে যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এবং ব্যবহৃত বিয়ারিং/সিল ডিজাইন।
প্রথম অঙ্ক1, 2, এবং 3 designatesস্টিল টুথ বিট1 নরম, 2 মাঝারি এবং 3 কঠিন গঠনের জন্য।
4, 5, 6, 7 এবং 8 designatesটাংস্টেন কার্বাইডইনসার্ট বিট গঠন কঠোরতার পরিবর্তনের জন্য 4 নরমতম এবং 8 কঠিনতম।
দ্বিতীয় অঙ্ক1, 2, 3 এবং 4 হল আরও বিভাজনগঠন1 নরমতম এবং 4 কঠিনতম।
তৃতীয় অঙ্কএই অঙ্কটি অনুসারে বিটকে শ্রেণীবদ্ধ করবেবিয়ারিং/সিল টাইপনিম্নরূপ:
স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট,
এয়ার-কুলড স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট গেজ সুরক্ষা সহ যা কোনগুলির গোড়ালিতে কার্বাইড ইনসার্ট হিসাবে সংজ্ঞায়িত করা হয় সিলড রোলার বিয়ারিং বিট গেজ সুরক্ষা সহ সিলড রোলার বিয়ারিং বিট জার্নাল সিলড বিয়ারিং বিট গেজ সুরক্ষা সহ জার্নাল সিলড বিয়ারিং বিট।
চতুর্থ অঙ্কনিম্নলিখিত অক্ষর কোডগুলি চতুর্থ অঙ্কের অবস্থানে ব্যবহৃত হয় নির্দেশ করতেঅতিরিক্ত বৈশিষ্ট্য: A. এয়ার অ্যাপ্লিকেশন R. রিইনফোর্সড ওয়েল্ডস C. সেন্টার জেট S. স্ট্যান্ডার্ড স্টিল টুথ D. ডেভিয়েশন কন্ট্রোল X. চিজেল ইনসার্ট E. এক্সটেন্ডেড জেট Y. কনিক্যাল ইনসার্ট G. এক্সট্রা গেজ প্রোটেকশন Z. অন্যান্য ইনসার্ট শেপ J. জেট ডিফ্লেকশন
