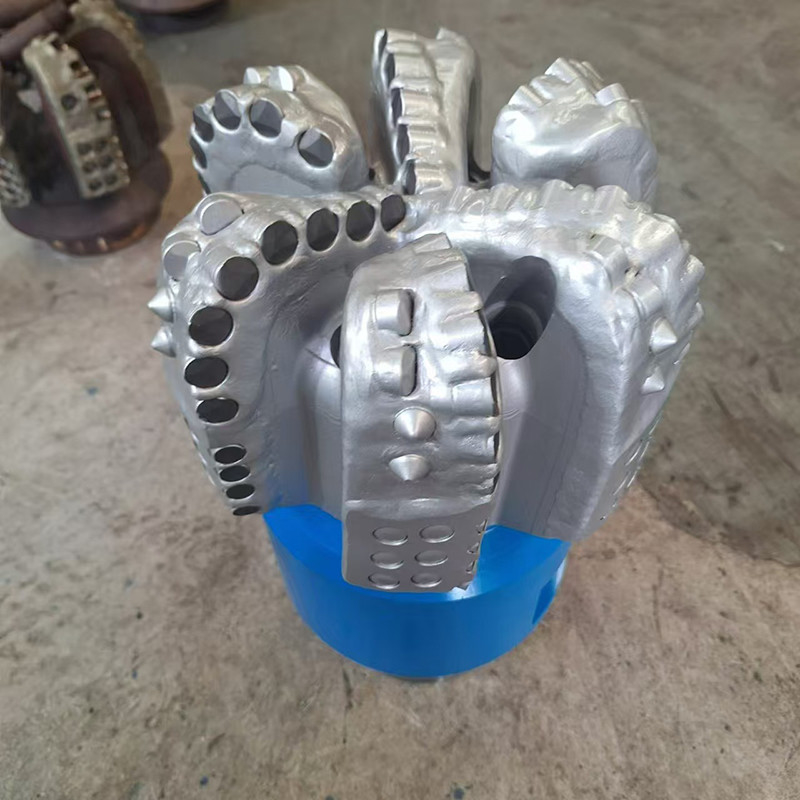

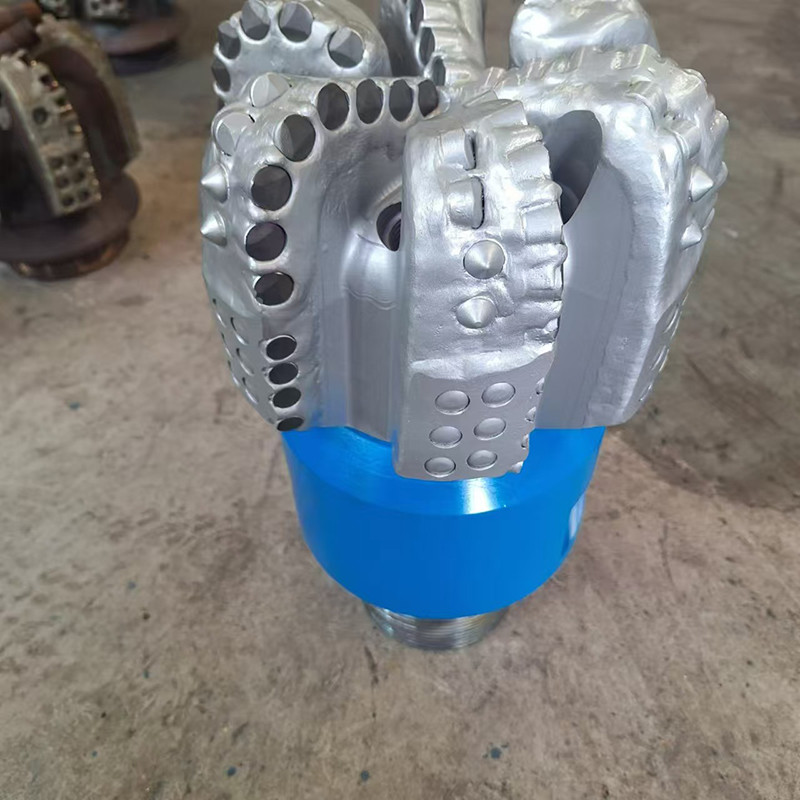

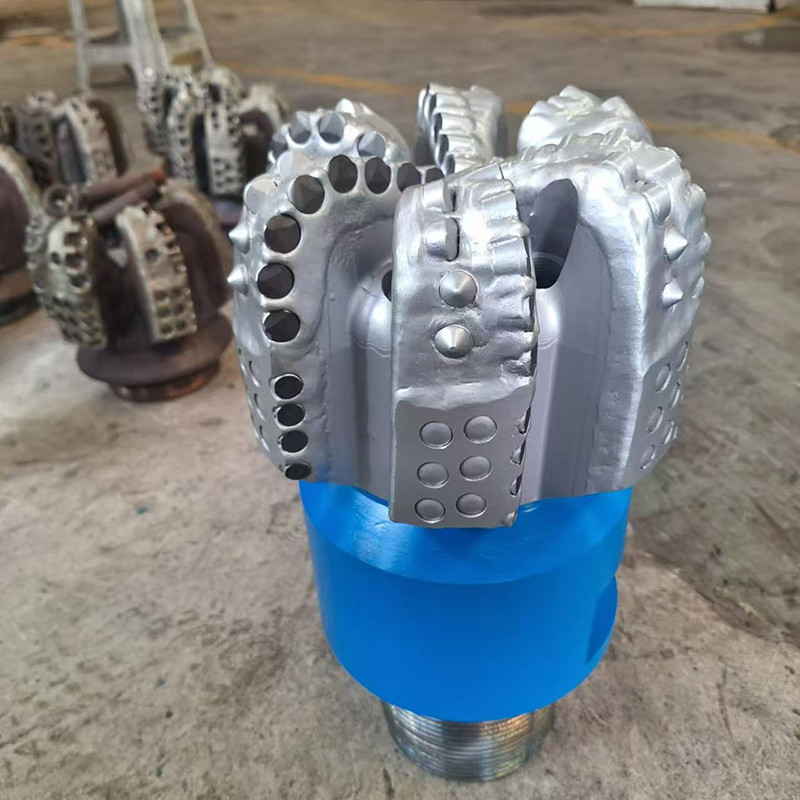

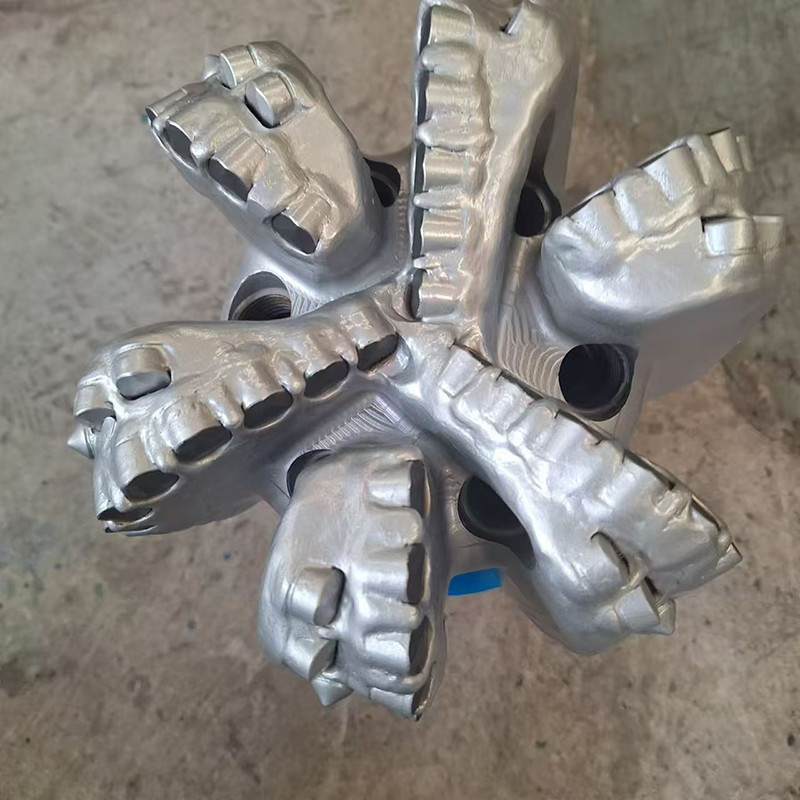

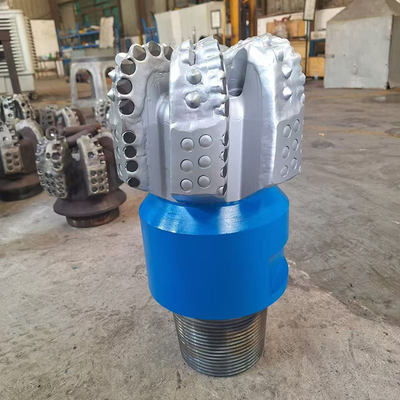

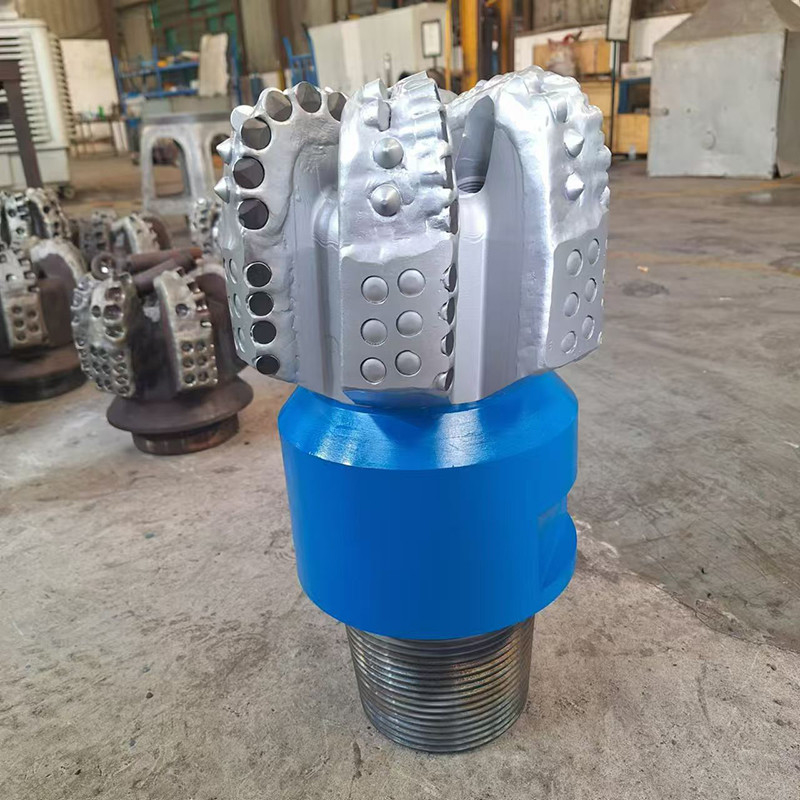

ডায়মন্ড ড্রিলিং বিট 9-1/2 " পিডিসি বিট অফ অয়েলফিল্ড ড্রিলিং টুল

ডায়মন্ড ড্রিলিং বিট 9-1/2 " পিডিসি বিট অফ অয়েলফিল্ড ড্রিলিং টুল

১. বর্ণনাঃ

‌পিডিসি ড্রিল বিট চারটি প্রধান উপাদান নিয়ে গঠিত‌:

• ‌কাটার‌: সাধারণত সিলিন্ডারিক, একটি টংস্টেন কার্বাইড সাবস্ট্র্যাটে সিন্থেটিক হীরা একটি পাতলা স্তর সঙ্গে, ড্রিলিং সময় কাটা জন্য ব্যবহৃত।
• ‌কাটিয়া কাঠামো‌: প্রায়শই নকশার সবচেয়ে জটিল অংশ, কার্যকরভাবে ধ্বংসাবশেষ অপসারণের জন্য সাজানো কাটার সারিগুলির বৈশিষ্ট্যযুক্ত।
• ‌ব্লেড‌: তাদের মধ্যে চিপ ফ্লুট সহ, বিট মুখ থেকে ড্রিল কাটগুলি ধুয়ে ফেলার জন্য ড্রিল তরল জন্য চ্যানেল হিসাবে কাজ করে।
• ‌বিট বডি‌: পিডিসি ড্রিল বিট এর প্রধান কাঠামো, ম্যাট্রিক্স এবং ইস্পাত শরীরের মধ্যে শ্রেণীবদ্ধ, ড্রিল স্ট্রিংয়ের সাথে সংযুক্ত এবং কাটা কাঠামো সমর্থন করে।

2পিডিসি বিট স্পেসিফিকেশনঃ

তেল ও গ্যাস শিল্পে পলিক্রিস্টালিন ডায়মন্ড কমপ্যাক্ট পিডিসি বিটগুলি তাদের কাটিয়া কাঠামোর জন্য ব্যবহৃত পলিক্রিস্টালিন ডায়মন্ড কমপ্যাক্ট থেকে তাদের নাম পেয়েছে।একটি পিডিসি বিট হ'ল একটি ড্রিল বিট যা শক্ত ধাতব দাঁতের পরিবর্তে শিল্প ডায়মন্ড কাটার দিয়ে সজ্জিত.

৩. পিডিসি ড্রিল বিট প্রোফাইল

পিডিসি (পলিক্রিস্টালাইন ডায়মন্ড কমপ্যাক্ট) ড্রিল বিট ডিজাইন করা হয়েছে, যা বিশ্লেষণ, নকশা এবং উপযুক্ত পিডিসি ড্রিল বিট নির্বাচন করার ভিত্তি হিসাবে কাজ করে। নকশাটি বিট উপাদান বিবেচনা করে,কাটার কাঠামো, পিডিসি কাটার টাইপ, বিট বডি জ্যামিতি, এবং জলবাহী সিস্টেম।

পিডিসি ড্রিল বিটগুলি ড্রিলিংয়ের জন্য পাথরের কাঁচি ব্যবহার করে এবং এর চারটি প্রধান অংশ রয়েছেঃ কাটার, কাটার কাঠামো, ব্লেড এবং বিট বডি।

• ‌কাটার:সাধারণত সিলিন্ডারিক, একটি সিন্থেটিক হীরা পাতলা স্তর একটি টংস্টেন কার্বাইড স্তর উপর জমা দিয়ে।কাটার আকৃতির অখণ্ডতা তার পরিকল্পিত 3D জ্যামিতিক কাটিয়া কাঠামো অনুযায়ী বিট নির্ভরযোগ্যভাবে কাজ নিশ্চিত করার জন্য অত্যাবশ্যক.

• ‌কাটিয়া কাঠামো:যদিও এটি দৃশ্যত সহজ, এটি প্রায়শই পিডিসি ড্রিল বিট ডিজাইনের সবচেয়ে জটিল অংশ। পাথরের ধ্বংসাবশেষ আরও ভালভাবে পরিষ্কার করার জন্য কাটারগুলি সারিগুলিতে সাজানো হয়।প্রতিটি সারি ব্লেড উপরের বরাবর স্থাপন করা হয়, নীচে থেকে প্রসারিত, কাটা কাঠামো সমর্থন এবং কার্যকরভাবে ড্রিল স্ট্রিংয়ের শেষের সাথে কাটা কাঠামো সংযুক্ত করার সময় স্থান ধরে রাখা।ব্লেডগুলির মধ্যে চিপ ফ্লুট রয়েছে, যা ড্রিলিং তরল জন্য চ্যানেল হিসাবে কাজ করে, যখন গর্তটি ড্রিল করা হয় তখন ড্রিলিং কাটগুলিকে বিট মুখ থেকে দূরে সরিয়ে দেয়।

• ‌ব্লেড:দীর্ঘ ব্লেড এবং ছোট ব্লেডগুলি জোড়ায় জোড়ায় সাজানো হয় এবং ড্রিল বিট এর রেডিয়াল দিক বরাবর ছড়িয়ে দেওয়া হয়।ব্লেডের নকশা এবং তাদের বিন্যাস বিট এর কর্মক্ষমতা একটি গুরুত্বপূর্ণ ভূমিকা পালন করে.

• ‌বিট বডি‌: এটি ম্যাট্রিক্স বডি এবং ইস্পাত বডিতে শ্রেণিবদ্ধ করা যেতে পারে। পিডিসি ড্রিল বিটের ইন্টারফেসটি ইস্পাত দিয়ে তৈরি, বাইরের পৃষ্ঠে টংস্টেন কার্বাইডে রূপান্তরিত হয়।

চার.ড্রিল বিট পিডিসি কাটার

পলিক্রিস্টালিন ডায়মন্ড কম্পোজিট (পিডিসি) কাটারগুলি একটি ড্রিল বিটের জন্য প্রধান যোগাযোগের বিন্দু। পিডিসি বিটগুলি মূলত কাটার মাধ্যমে পাথর সরিয়ে দেয়।

পিডিসি কাটারগুলি প্রচুর গরম এবং শীতল হওয়ার শিকার হয়, একটি খুব চ্যালেঞ্জিং পরিবেশ।

পিডিসি কাটারগুলির কম তাপীয় অবনতি এবং আরও তাপীয় স্থিতিশীলতা সাধারণত উচ্চতর আরওপি এবং বর্ধিত পরিধান প্রতিরোধের অর্জন করে। সুতরাং, কাটারটি অনুকূল করা গুরুত্বপূর্ণ।

5. পিডিসি ড্রিল বিট ডোজ

পিডিসি ড্রিল বিট ডোজগুলি কাটা অঞ্চলটি পরিষ্কার করতে এবং পলিক্রিস্টালাইন ডায়মন্ড কমপোজিট (পিডিসি) কাটারগুলিকে শীতল করতে সহায়তা করে।

এই ডোজগুলির কার্যকর অবস্থান এবং তাদের কোণগুলি ড্রিল বিটের কার্যকারিতার উপর গুরুত্বপূর্ণ ভূমিকা পালন করে।

কটিংয়ের ক্লিয়ারিং উন্নত করতে তরল চ্যানেলগুলি নল স্থাপনকে পরিপূরক করে।

6স্টীল বডি পিডিসি বিট

পিডিসি বিটের স্টিলের দেহটি ম্যাট্রিক্সের দেহের বিপরীত। এটি উচ্চ প্রভাবের বোঝা সহ্য করতে পারে, তবে এটি নরম এবং সুরক্ষা বৈশিষ্ট্যগুলির অভাব রয়েছে।ইস্পাতের শক্তি এবং নমনীয়তা ইস্পাত-বিট দেহকে উচ্চ প্রভাব প্রতিরোধের দেয়.

স্টিলের দেহগুলি ম্যাট্রিক্সের দেহগুলির তুলনায় উল্লেখযোগ্যভাবে শক্তিশালী।

ইস্পাত বিটগুলির একটি উপকারী বৈশিষ্ট্য হ'ল এগুলি সহজেই বেশ কয়েকবার পুনর্নির্মাণ করা যায় কারণ পরাজিত বা ক্ষতিগ্রস্থ কাটারগুলি বেশ সহজেই প্রতিস্থাপন করা যায়।এটি কম খরচে ড্রিলিং পরিবেশে অপারেটরদের জন্য একটি বিশেষ সুবিধা.

পলিক্রিস্টালিন ডায়মন্ড কমপ্যাক্ট (পিডিসি) ড্রিল বিটগুলি রোলার শঙ্কুর থেকে পৃথক যেহেতু তারা কোনও চলমান অংশ ছাড়াই এক টুকরো দেহ।তাই বিট বৃহত্তর ঘূর্ণন গতির সঙ্গে আরো দক্ষতার সঙ্গে একত্রিত গঠন কাজ করতে সক্ষম হয়.
