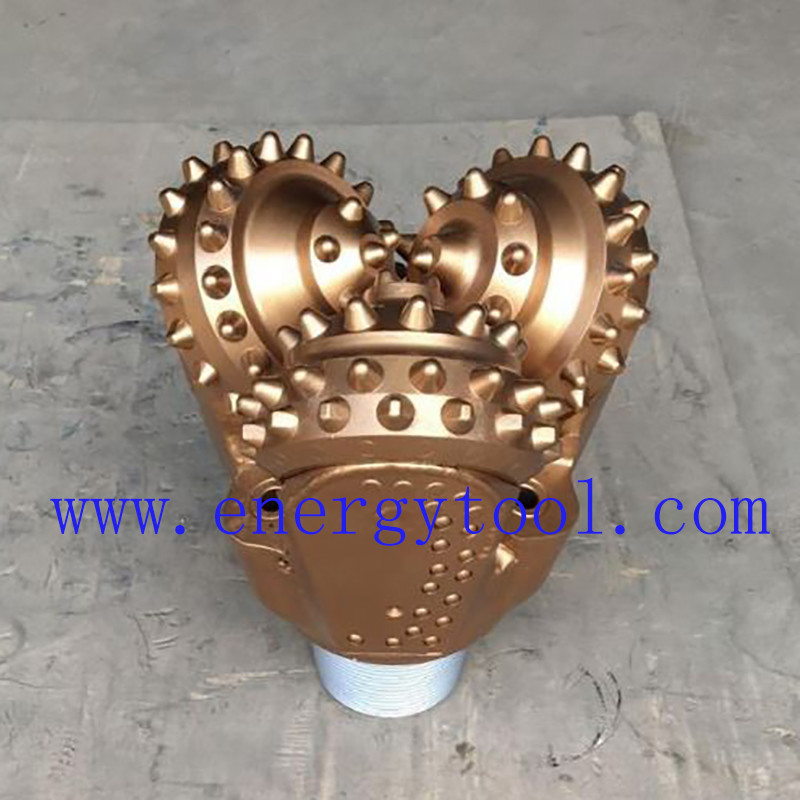

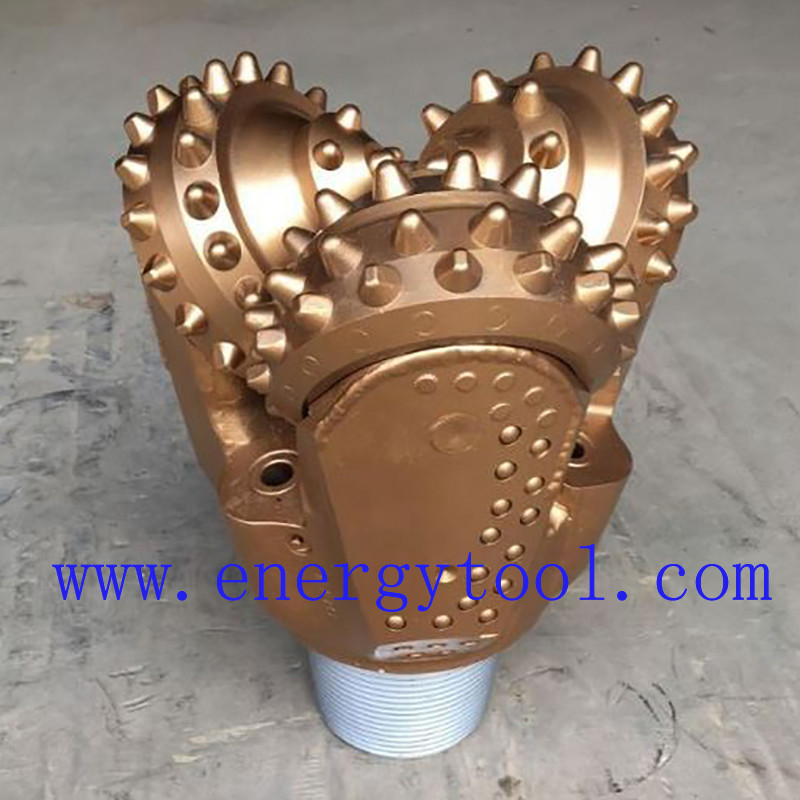

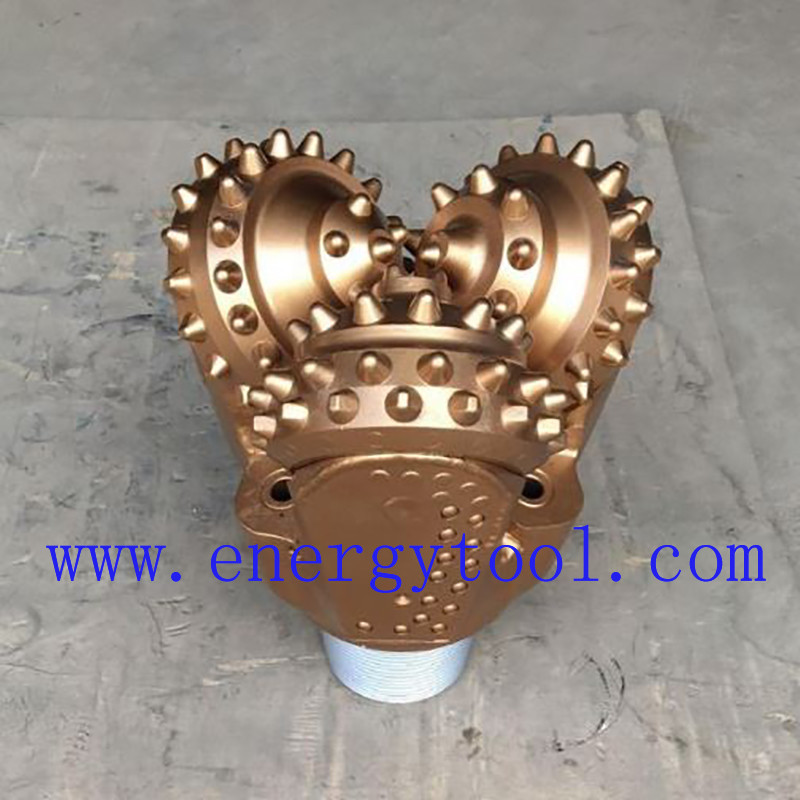

টিসিআই ট্রিকোন বিট 10-5/8 ইঞ্চি রোলার কোন বিট আইএডিসি 435 এর এপিআই পিন 6-5/8 সহ
| বিশেষভাবে তুলে ধরা | ১০-৫-৮ ইঞ্চি ট্রিকোন বিট,এপিআই পিন ট্রিকোন বিট,রোলার কনস ট্রিকোন বিট |
||
|---|---|---|---|
TCI ট্রাইকোন বিট 10-5/8 ইঞ্চি রোলার কোন বিট IADC 435 API পিন 6-5/8 সহ
বিবরণ
ট্রাইকোন বিট হল ড্রিলিং অপারেশনে ব্যবহৃত বটম হোল অ্যাসেম্বলির একটি অপরিহার্য উপাদান। এই যান্ত্রিক ড্রিল বিটটি তার ঘূর্ণায়মান গতি এবং এর দাঁত দ্বারা উৎপন্ন যান্ত্রিক ঘর্ষণের উপর নির্ভর করে ড্রিলিংয়ের সময় কার্যকরভাবে পাথরের পৃষ্ঠকে অপসারণ করে। এর প্রধান উদ্দেশ্য হল ঘূর্ণায়মান ড্রিল স্ট্রিং এবং ড্রিলিং মাডের সরবরাহ থেকে প্রাপ্ত শক্তিকে কাজে লাগানো, কূপের গভীরতা বাড়ানোর প্রক্রিয়া সহজতর করার জন্য এই শক্তি ব্যবহার করা।
ড্রিল স্ট্রিং ঘোরার সাথে সাথে, ট্রাইকোন বিটের দাঁত পাথরের গঠনের সাথে যুক্ত হয়, ধীরে ধীরে কাটিং, ক্রাশিং এবং স্ক্র্যাপিং অ্যাকশনের সমন্বয়ের মাধ্যমে উপাদানটি নির্মূল করে। দাঁত এবং পাথরের পৃষ্ঠের মধ্যে উৎপন্ন যান্ত্রিক ঘর্ষণ পাথরের কাটিংগুলি কার্যকরভাবে অপসারণে সহায়তা করে, যা পরে সঞ্চালিত ড্রিলিং মাড দ্বারা বহন করা হয়। ড্রিলিং এবং মাড সঞ্চালনের এই অবিচ্ছিন্ন প্রক্রিয়া কূপের ধীরে ধীরে গভীরতা বাড়াতে দেয়।
![]()
![]()
স্পেসিফিকেশন :
| পণ্যের স্পেসিফিকেশন | ||||||||
| পণ্যের নাম | 10 5/8 ইঞ্চি, TCI ট্রাইকোন বিট | |||||||
| আকার | 10 5/8 ইঞ্চি, 269.7 মিমি | |||||||
| দাঁতের ধরণ | TCI / টাংস্টেন কার্বাইড ইনসার্ট | |||||||
| সংযোগ | 6- 5/8" API রেগ | |||||||
| বিয়ারিং | রাবার সিলড রোলার বিয়ারিং | |||||||
| নজল | তিনটি জেট নজল এবং কেন্দ্র জেট | |||||||
| প্রয়োগ | জল কূপ, তেল কূপ, HDD, অনুসন্ধান, ইত্যাদি | |||||||
| ওজন | 640 কেজি | |||||||
| সার্টিফিকেট | API7-1, SY/T5164, ISO9001:2008 | |||||||
| প্রস্তাবিত শিলা গঠন | ||||||||
| চুনপাথর, ডলোমাইট, বেলেপাথর এবং চের্টের মতো উচ্চ সংকোচন শক্তি এবং উচ্চ ঘর্ষণযুক্ত কঠিন থেকে খুব কঠিন শিলার জন্য। | ||||||||
| প্রয়োগের জন্য প্রস্তাবিত ড্রিলিং প্যারামিটার | ||||||||
| টাইপ এবং IADC কোড | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB(KN/mm) | 0.35~0.90 | 0.35~0.95 | 0.35~1.00 | 0.35~1.05 | 0.35~1.05 | 0.35~1.05 | 0.70~1.20 | 0.70~1.20 |
| RPM(r/min) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
কিভাবে একটি ট্রাইকোন বিটের গুণমান জানবেন?
- ট্রাইকোন বিট IADC কোড পাসপোর্ট
- ট্রাইকোন বিট TCI এবং স্টিল টুথ অপশন
- ট্রাইকোন বিট হিল রোতে অতিরিক্ত টাংস্টেন কার্বাইড ইনসার্ট
- ট্রাইকোন বিট কোন বডিতে টাংস্টেন কার্বাইড কোটিং
- ট্রাইকোন বিট কোনগুলির গেজে ডায়মন্ড কোটিংযুক্ত টাংস্টেন কার্বাইড ইনসার্ট
- ট্রাইকোন বিট লেগের শার্টটেইলে টাংস্টেন কার্বাইড ইনসার্ট
- ট্রাইকোন বিট কোনগুলি পরিষ্কার করার জন্য অতিরিক্ত কেন্দ্রীয় জেট
ট্রাইকোন বৈশিষ্ট্য হল যে তারা তাদের নিজস্ব পাসপোর্ট সহ আসে:
- কোনগুলির স্পেসিফিকেশন
- বিট তৈরি এবং পরীক্ষা করা ব্যক্তির স্বাক্ষর করা গুণমানের স্ট্যাম্প
- বিট থেকে সেরা পারফরম্যান্স পেতে প্রস্তাবিত ড্রিলিং প্যারামিটার:
- বিট ওজন
- ঘূর্ণন গতি
- ফ্লাশিং ভলিউম

প্রয়োগ
- ভূ-প্রযুক্তিগত তদন্ত
- খনিজ অনুসন্ধান ও প্রোবিং
- ভূ-প্রযুক্তিগত যন্ত্র
- ভূ-পদার্থবিদ্যা
আপনি কোন ধরণের ট্রাইকোন নির্বাচন করবেন তা নির্ভর করে আপনি যে ভূতত্ত্বে ড্রিলিং করছেন এবং বোরহোলের ব্যাসের উপর। ইন্টারন্যাশনাল অ্যাসোসিয়েশন অফ ড্রিলিং কন্ট্রাক্টরস (IADC) আপনার ভূতত্ত্বের জন্য সঠিক ট্রাইকোন নির্বাচন করার জন্য একটি সহজ ব্যবহারযোগ্য ধাপ ব্যবস্থা তৈরি করেছে, অতিরিক্ত বৈশিষ্ট্য যেমন দীর্ঘ উৎপাদন জীবনের জন্য বিট সুরক্ষা।
| TRICONE BIT টাংস্টেন কার্বাইড ইনসার্ট | ||
| ফর্ম | পারফরম্যান্স | প্রয়োগ |
| চিজেল | প্লাস্টিক শিলাতে উচ্চ অনুপ্রবেশ | প্লাস্টিক শিলা নরম ও মাঝারি কঠিন |
| কনিক্যাল | চিজেলের মতো উচ্চ ব্রেকিং এবং রোটেশন প্রতিরোধ ক্ষমতা | ভঙ্গুর শিলা মাঝারি থেকে কঠিন |
| বল | খুব উচ্চ ব্রেকিং প্রতিরোধ | ভঙ্গুর শিলা মাঝারি থেকে কঠিন |
বিয়ারিং প্রকার
ট্রাইকোন ড্রিলিং বিটে প্রাথমিকভাবে তিন ধরণের বিয়ারিং ডিজাইন ব্যবহার করা হয়:
স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট:
এই বিটগুলিতে কোনগুলি অবাধে ঘুরবে। এই ধরণের বিটে বল বিয়ারিংয়ের একটি সামনের সারি এবং রোলার বিয়ারিংয়ের একটি পিছনের সারি থাকে।
সিলড বিয়ারিং রোলার বিট
এই বিটগুলিতে বিয়ারিং শীতল করার জন্য একটি গ্রীস রিজার্ভার সহ একটি ও-রিং সিল থাকে। সিলগুলি বিয়ারিংগুলিকে রক্ষা করার জন্য মাড এবং কাটিংগুলির বিরুদ্ধে একটি বাধা হিসাবে কাজ করে।
জার্নাল বিয়ারিং রোলার বিট
এই বিটগুলি সর্বোচ্চ পারফরম্যান্সের জন্য নাক বিয়ারিং, ও-রিং সিল এবং একটি রেস সহ কঠোরভাবে তেল/গ্রীস শীতল করা হয়।
IADC কোড
IADC কোডগুলি প্রয়োজনীয় শিলা বিটের ধরণ বর্ণনা করা সহজ করে তোলে।
প্রথম তিনটি সংখ্যা গঠন অনুসারে বিটকে শ্রেণীবদ্ধ করে যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এবং ব্যবহৃত বিয়ারিং/সিল ডিজাইন।
1, 2, এবং 3 designatesস্টিল টুথ বিট1 নরম, 2 মাঝারি এবং 3 কঠিন গঠনের জন্য।
কোড 4, 5, 6, 7 এবং 8 designatesটাংস্টেন কার্বাইড ইনসার্ট বিটবিভিন্ন গঠন কঠোরতার জন্য 4 নরমতম এবং 8 কঠিনতম
গঠন প্রকার
নিম্নলিখিতগুলি সাধারণ গঠন এবং এর IADC রেফারেন্স দেখায়
1 এবং 4 নরম গঠনগুলি আঠালো স্তর এবং কম সংকোচন শক্তি সহ, যেমন কাদামাটি, মার্লস।
1 এবং 4 নরম গঠনগুলি কম সংকোচন শক্তি সহ যেমন মার্ল, লবণ, অ্যানহাইড্রাইট এবং শেল।
5 নরম থেকে মাঝারি গঠনগুলি কম সংকোচন শক্তি সহ এবং কঠিন স্তরগুলির সাথে ইন্টার-বেডেড, যেমন বালি, শেল এবং চক।
2 বা 6 মাঝারি থেকে কঠিন ঘন গঠনগুলি উচ্চ থেকে খুব উচ্চ সংকোচন শক্তি সহ, তবে অ-ঘর্ষণযুক্ত বা ছোট ঘর্ষণযুক্ত স্তর সহ, যেমন শেল, মাডস্টোন, বেলেপাথর, চুনপাথর, ডলোমাইট এবং অ্যানহাইড্রাইট।
3 বা 7 কঠিন এবং ঘন গঠনগুলি খুব উচ্চ সংকোচন শক্তি এবং কিছু ঘর্ষণযুক্ত স্তর সহ, যেমন পলিমাটি, বেলেপাথর এবং মাডস্টোন।
8 অত্যন্ত কঠিন এবং ঘর্ষণযুক্ত গঠনগুলি যেমন কোয়ার্টজাইট এবং আগ্নেয় শিলা।
IADC কোড- সংখ্যা প্রথম তিনটি সংখ্যা গঠন অনুসারে বিটকে শ্রেণীবদ্ধ করে যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এবং ব্যবহৃত বিয়ারিং/সিল ডিজাইন।
প্রথম সংখ্যা1, 2, এবং 3 designatesস্টিল টুথ বিট1 নরম, 2 মাঝারি এবং 3 কঠিন গঠনের জন্য।
4, 5, 6, 7 এবং 8 designatesটাংস্টেন কার্বাইডইনসার্ট বিট বিভিন্ন গঠন কঠোরতার জন্য 4 নরমতম এবং 8 কঠিনতম
দ্বিতীয় সংখ্যা1, 2, 3 এবং 4 হল আরও বিভাজনগঠন1 নরমতম এবং 4 কঠিনতম
তৃতীয় সংখ্যাএই সংখ্যাটি অনুসারে বিটকে শ্রেণীবদ্ধ করবেবিয়ারিং/সিল টাইপনিম্নরূপ:
স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট,
এয়ার-কুলড স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট গেজ সুরক্ষা সহ যা কোনগুলির গোড়ালিতে কার্বাইড ইনসার্ট হিসাবে সংজ্ঞায়িত করা হয় সিলড রোলার বিয়ারিং বিট গেজ সুরক্ষা সহ সিলড রোলার বিয়ারিং বিট জার্নাল সিলড বিয়ারিং বিট জার্নাল সিলড বিয়ারিং বিট গেজ সুরক্ষা সহ।
চতুর্থ সংখ্যানিম্নলিখিত অক্ষর কোডগুলি চতুর্থ সংখ্যা অবস্থানে ব্যবহৃত হয় নির্দেশ করতেঅতিরিক্ত বৈশিষ্ট্য: A. এয়ার অ্যাপ্লিকেশন R. রিইনফোর্সড ওয়েল্ডস C. সেন্টার জেট S. স্ট্যান্ডার্ড স্টিল টুথ D. ডেভিয়েশন কন্ট্রোল X. চিজেল ইনসার্ট E. এক্সটেন্ডেড জেট Y. কনিক্যাল ইনসার্ট G. এক্সট্রা গেজ প্রোটেকশন Z. অন্যান্য ইনসার্ট শেপ J. জেট ডিফ্লেকশন
![]()
