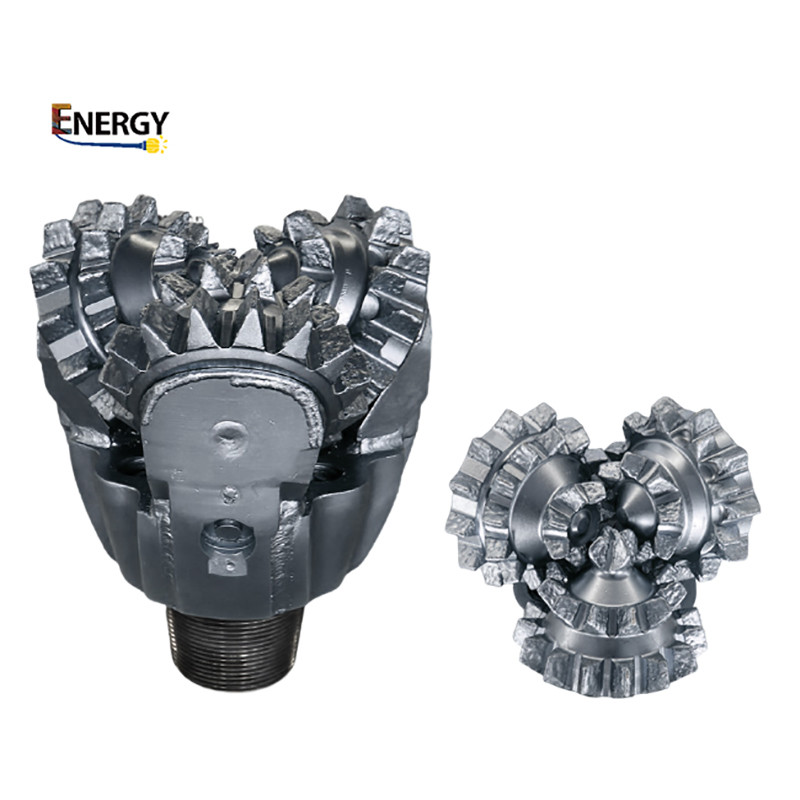

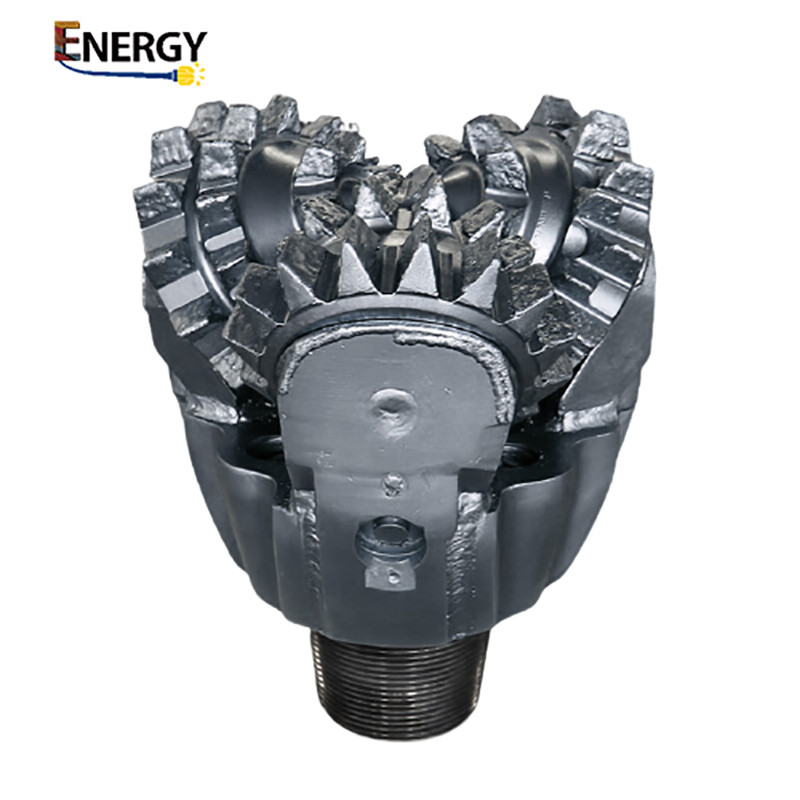

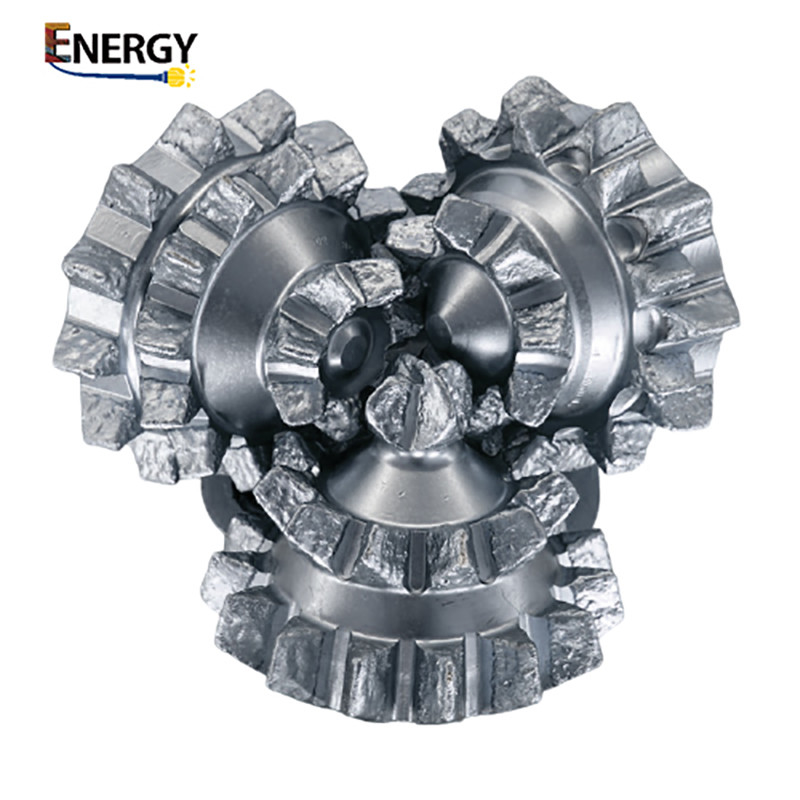

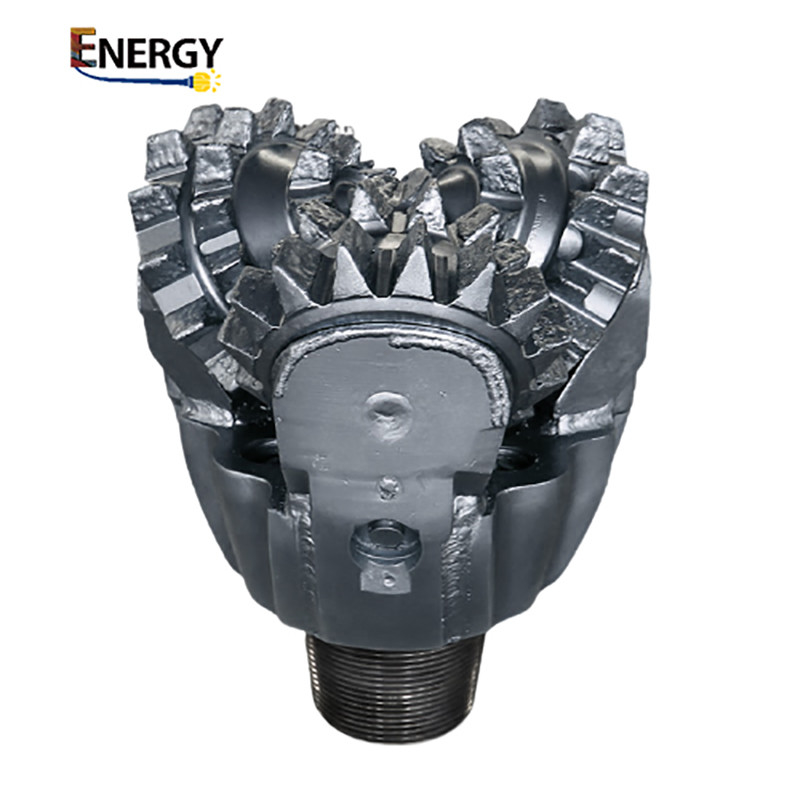

ফ্রিলেড টুথ 12-1/4 ইঞ্চি আইএডিসি 325 ট্রিকোন বিট অফ এপিআই রোটারি ড্রিলিং টুল

আইএডিসি ৫৩৭ এর আইপিআই স্পেসিফিকেশনের টিসিআই দাঁত

বর্ণনা

একটি ট্রিকোন বিট হ'ল ড্রিলিং অপারেশনে ব্যবহৃত নীচের গর্তের সমন্বয়ের একটি প্রয়োজনীয় উপাদান।এই যান্ত্রিক ড্রিল বিট ঘূর্ণন আন্দোলন এবং তার দাঁত দ্বারা উত্পন্ন যান্ত্রিক ঘর্ষণ ব্যবহার করে ড্রিলিং সময় পাথর পৃষ্ঠ অপসারণএর উদ্দেশ্য হল ঘোরানো ড্রিল স্ট্রিং এবং কাদা সরবরাহ থেকে শক্তি ব্যবহার করা, কার্যকরভাবে এই শক্তি প্রয়োগ করে ভাল গভীরতা সহজতর করা।

স্পেসিফিকেশনঃ

ট্রিকন বিট এর গুণমান কি করে জানবো?

• ট্রিকোন বিট আইএডিসি কোড পাসপোর্ট
• ট্রিকন বিট টিসিআই এবং স্টিলের দাঁত বিকল্প
• ট্রিকোন বিট হিল সারিগুলিতে অতিরিক্ত টংস্টেন কার্বাইড সন্নিবেশ
• ট্রিকোন বিট টংস্টেন কার্বাইড লেপ শঙ্কু দেহের উপর
• ট্রিকোন বিট ডায়মন্ড লেপযুক্ত টংস্টেন কার্বাইড ইনসার্টগুলি শঙ্কুরের গেইজের উপর
• ট্রিকোন বিট টংস্টেন কার্বাইড ইনসেটগুলি পায়ের শার্টের লেজগুলিতে
• Tricone Bit শঙ্কু পরিষ্কারের জন্য অতিরিক্ত কেন্দ্রীয় ডোজ

ট্রিকোনের বিশেষত্ব হচ্ছে, তারা নিজেদের পাসপোর্ট নিয়ে আসে নিচে যেমনঃ

• শঙ্কুরের স্পেসিফিকেশন
• যে ব্যক্তি বিট তৈরি এবং চেক করেছে তার স্বাক্ষরিত মানের স্ট্যাম্প
• বিট থেকে সর্বোত্তম পারফরম্যান্স পাওয়ার জন্য প্রস্তাবিত ড্রিলিং পরামিতিঃ
• বিট ওজন
• ঘূর্ণন গতি
• ফ্লাশিং ভলিউম

অ্যাপ্লিকেশন

• ভূতাত্ত্বিক অনুসন্ধান
• খনির অনুসন্ধান ও অনুসন্ধান
• ভূতাত্ত্বিক যন্ত্রপাতি
• ভূতত্ত্ববিদ্যা

আপনি কোন ধরনের ট্রিকোন বেছে নেবেন তা নির্ভর করে আপনি যে ভূতত্ত্বের মধ্যে খনন করছেন এবং আপনি যে খনির গর্তটি খনন করছেন তার ব্যাসার্ধের উপর। The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



লেয়ারের ধরন
মূলত তিনটি ধরণের ভারবহন নকশা রয়েছে যা ট্রিকোন ড্রিলিং বিটগুলিতে ব্যবহৃত হয়ঃ

• স্ট্যান্ডার্ড ওপেন লেয়ার রোলার বিটঃ
এই বিটগুলিতে শঙ্কুগুলি অবাধে ঘোরাফেরা করবে। এই ধরণের বিটগুলির একটি সামনের সারিতে গোলাকার বিয়ারিং এবং একটি পিছনের সারিতে রোলার বিয়ারিং রয়েছে।
• সিলড লেয়ারিং রোলার বিট
এই বিট একটি O- রিং সীল সঙ্গে একটি গ্রীস রিজার্ভারের সঙ্গে বিয়ারিং শীতল করার জন্য আছে। সীল একটি বাধা হিসাবে কাজ করে ময়লা এবং cuttings থেকে বিয়ারিং রক্ষা করার জন্য
• জার্নাল লেয়ারিং রোলার বিটস
এই বিটগুলি কঠোরভাবে তেল/গ্রীস ঠান্ডা হয় নাকের বিয়ারিং, ও-রিং সিল এবং সর্বোচ্চ পারফরম্যান্সের জন্য একটি রেস।


আইএডিসি কোড

আইএডিসি কোডগুলি কোন ধরণের পাথরের বিট প্রয়োজন তা বর্ণনা করা সহজ করে তোলে।
প্রথম তিনটি সংখ্যা বিটকে গর্ত তৈরি করার জন্য ডিজাইন করা হয়েছে এবং ব্যবহৃত লেয়ার / সিল ডিজাইন অনুযায়ী শ্রেণীবদ্ধ করে।
1, 2, এবং 3 মনোনীতস্টিলের দাঁত বিটযার মধ্যে ১টি নরম, ২টি মাঝারি এবং ৩টি শক্ত।
কোড ৪, ৫, ৬, ৭ এবং ৮টংস্টেন কার্বাইড ইনসার্ট বিটবিভিন্ন গঠন কঠোরতা জন্য 4 নরমতম এবং 8 কঠিনতম হচ্ছে


গঠনের ধরন
নিম্নলিখিতটি সাধারণ গঠন এবং এর আইএডিসি রেফারেন্স দেখায়
1 & 4 মসৃণ গঠনগুলি আঠালো স্তরগুলির সাথে এবং কম সংকোচন শক্তি, যেমন কাদামাটি, মার্জ।

1 & 4 কম কম্প্রেশন শক্তি সহ নরম গঠন যেমন মার্ল, লবণ, অ্যানহাইড্রাইট এবং শেল।

5 নরম থেকে মাঝারি গঠনগুলি কম সংকোচন শক্তি সহ এবং শক্ত স্তরগুলির সাথে interbedded, যেমন বালি, শেল এবং খিল।

2 বা 6 মাঝারি থেকে কঠিন ঘন গঠনের সাথে উচ্চ থেকে খুব উচ্চ সংকোচন শক্তি, কিন্তু অ-ঘর্ষণীয় বা ছোট ঘর্ষণীয় স্তর, যেমন শেল, ল্যাডস্টোন, স্যান্ডস্টোন, লিমস্টোন,ডলোমাইট এবং আনহাইড্রাইট.

3 বা 7 খুব উচ্চ সংকোচন শক্তি সহ কঠিন এবং ঘন গঠন এবং কিছু ক্ষয়কারী স্তর, যেমন সিল্টস্টোন, স্যান্ডস্টোন এবং ল্যাডস্টোন।

৮ অতিশয় কঠিন এবং ক্ষয়কারী গঠন যেমন কোয়ার্টসাইট এবং আগ্নেয়গিরির পাথর।


আইএডিসি কোড- ডিজিট প্রথম তিনটি ডিজিট বিটকে ড্রিল করার জন্য ডিজাইন করা ফর্মেশন এবং ব্যবহৃত লেয়ার / সিল ডিজাইনের ভিত্তিতে শ্রেণীবদ্ধ করে।

প্রথম অঙ্ক1, 2, এবং 3 মনোনীতস্টিলের দাঁত বিটযার মধ্যে ১টি নরম, ২টি মাঝারি এবং ৩টি শক্ত।
4, ৫, ৬, ৭ এবং ৮টংস্টেন কার্বাইডবিভিন্ন ফর্মেশন কঠোরতার জন্য বিট সন্নিবেশ করান যেখানে 4 সবচেয়ে নরম এবং 8 সবচেয়ে কঠিন।

দ্বিতীয় অঙ্ক1, ২, ৩ এবং ৪ এর আরও বিশ্লেষণগঠনযার মধ্যে ১টি সবচেয়ে নরম এবং ৪টি সবচেয়ে কঠিন।

তৃতীয় অঙ্কএই সংখ্যাটি বিটকে শ্রেণীবদ্ধ করবেলেয়ার/সিলের ধরননিম্নরূপঃ
স্ট্যান্ডার্ড ওপেন লেয়ার রোল বিট স্ট্যান্ডার্ড ওপেন লেয়ার রোল বিট,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

চতুর্থ অঙ্কনিম্নলিখিত অক্ষর কোডগুলি চতুর্থ অঙ্কের অবস্থানে নির্দেশ করতে ব্যবহৃত হয়অতিরিক্ত বৈশিষ্ট্য: A. বায়ু অ্যাপ্লিকেশন R. শক্তিশালী welds C. কেন্দ্র জেট S. স্ট্যান্ডার্ড ইস্পাত দাঁত D. বিচ্যুতি নিয়ন্ত্রণ X. Chisel সন্নিবেশ E. প্রসারিত জেট Y. শঙ্কু সন্নিবেশ G. অতিরিক্ত গেজ সুরক্ষা Z. অন্যান্য সন্নিবেশ আকৃতি J.জেট ডিফ্লেকশন
