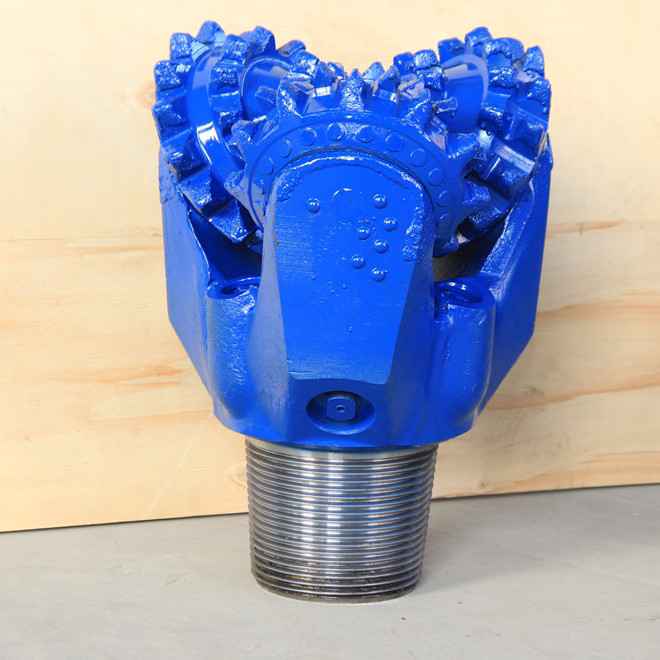

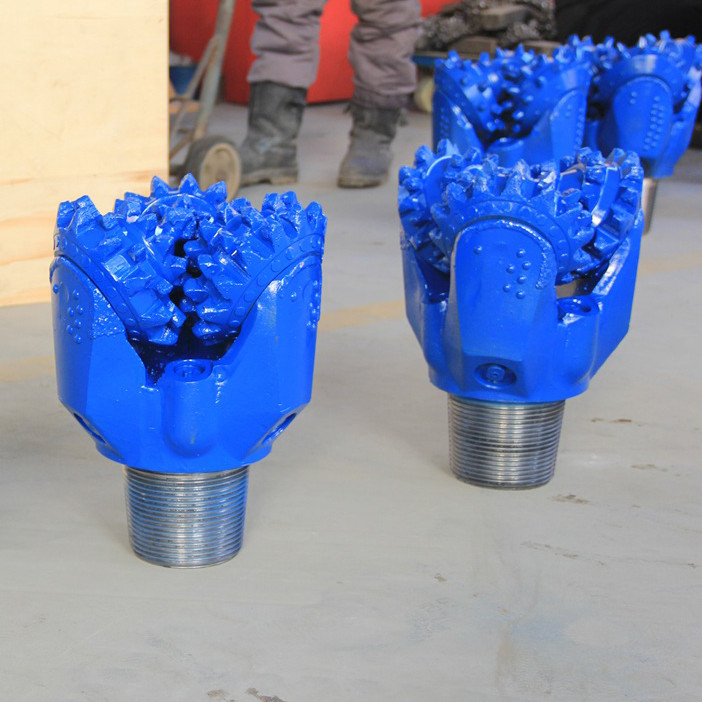

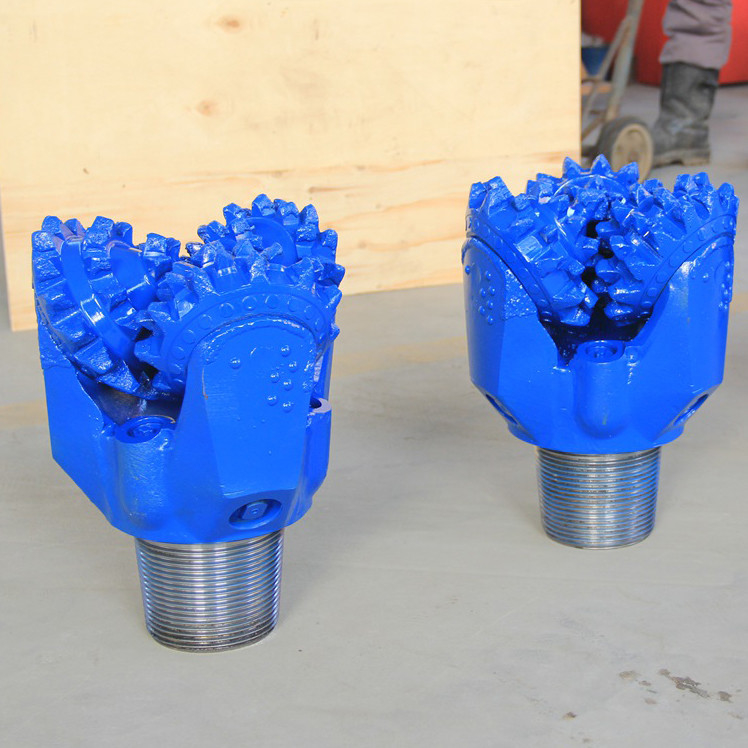

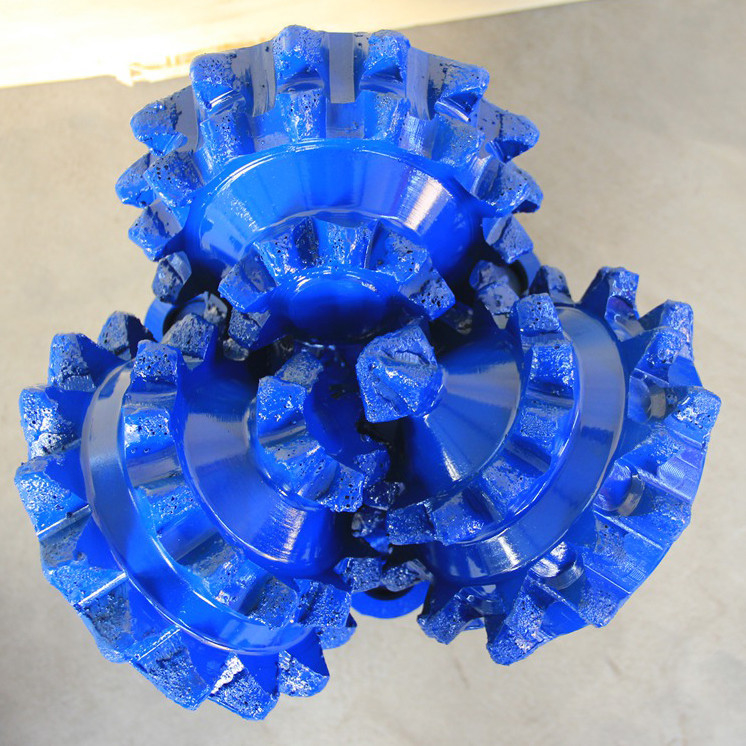

ট্রাই-কোন বিট ১২-১/৪ ইঞ্চি মিলড টুথ IADC ২১৭ API ড্রিলিং টুলের

ট্রাই-কোন বিট ১২-১/৪ ইঞ্চি মিলড টুথ IADC ২১৭ API ড্রিলিং টুলের

বিবরণ :

একটি ট্রাইকোন বিট হল ড্রিলিং অপারেশনে ব্যবহৃত বটম হোল অ্যাসেম্বলির একটি অপরিহার্য অংশ। এই যান্ত্রিক ড্রিল বিটটি ঘূর্ণন গতি এবং এর দাঁত দ্বারা উৎপন্ন যান্ত্রিক ঘর্ষণ ব্যবহার করে ড্রিলিংয়ের সময় পাথরের পৃষ্ঠ অপসারণ করে। এর উদ্দেশ্য হল ঘূর্ণায়মান ড্রিল স্ট্রিং এবং মাড সাপ্লাই থেকে শক্তি ব্যবহার করা, কার্যকরভাবে এই শক্তি প্রয়োগ করে কূপের গভীরতা বাড়ানো।

প্রয়োগ:

• ভূ-প্রযুক্তিগত তদন্ত
• খনিজ অনুসন্ধান ও প্রোবিং
• ভূ-প্রযুক্তিগত যন্ত্রানুষঙ্গ
• ভূ-পদার্থবিদ্যা




ট্রাইকোন  বিট বিয়ারিং প্রকার:
ট্রাইকোন ড্রিলিং বিটে প্রধানত তিন ধরনের বিয়ারিং ডিজাইন ব্যবহার করা হয়:

• স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট:
এই বিটগুলিতে কোনগুলি অবাধে ঘুরবে। এই ধরণের বিটে একটি সামনের সারিতে বল বিয়ারিং এবং একটি পিছনের সারিতে রোলার বিয়ারিং থাকে।
• সিলড বিয়ারিং রোলার বিটস
এই বিটগুলিতে বিয়ারিং শীতল করার জন্য একটি গ্রীস রিজার্ভার সহ একটি ও-রিং সিল থাকে। সিলগুলি বিয়ারিংগুলিকে রক্ষা করার জন্য কাদা এবং কাটিংয়ের বিরুদ্ধে একটি বাধা হিসাবে কাজ করে।
• জার্নাল বিয়ারিং রোলার বিটস
এই বিটগুলি সর্বোচ্চ কর্মক্ষমতার জন্য নাক বিয়ারিং, ও-রিং সিল এবং একটি রেস সহ কঠোরভাবে তেল/গ্রীস দ্বারা শীতল করা হয়।



IADC কোড

IADC কোডগুলি কোন ধরণের রক বিট প্রয়োজন তা বর্ণনা করা সহজ করে তোলে।
প্রথম তিনটি অঙ্ক গঠন অনুসারে বিটকে শ্রেণীবদ্ধ করে যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এবং ব্যবহৃত বিয়ারিং/সিল ডিজাইন।
১, ২, এবং ৩ designates স্টিল টুথ বিটস ১ নরমের জন্য, ২ মাঝারি এবং ৩ কঠিন গঠনের জন্য।
কোড ৪, ৫, ৬, ৭ এবং ৮ designates টাংস্টেন কার্বাইড ইনসার্ট বিটস বিভিন্ন গঠনের কঠোরতার জন্য ৪ সবচেয়ে নরম এবং ৮ সবচেয়ে কঠিন।



গঠন প্রকার
নিম্নলিখিতটি সাধারণ গঠন এবং এর IADC রেফারেন্স দেখায়
১ ও ৪ নরম গঠন আঠালো স্তর এবং কম সংকোচন শক্তি সহ, যেমন কাদামাটি, মার্লস।

১ ও ৪ নরম গঠন কম সংকোচন শক্তি সহ যেমন মার্ল, লবণ, অ্যানহাইড্রাইট এবং শেল।

৫ নরম থেকে মাঝারি গঠন কম সংকোচন শক্তি সহ এবং কঠিন স্তরগুলির সাথে ইন্টার-বেডেড, যেমন বালি, শেল এবং চক।

২ বা ৬ মাঝারি থেকে কঠিন ঘন গঠন উচ্চ থেকে খুব উচ্চ সংকোচন শক্তি সহ, কিন্তু অ-ঘর্ষণকারী বা ছোট ঘর্ষণকারী স্তর সহ, যেমন শেল, মাডস্টোন, স্যান্ডস্টোন, চুনাপাথর, ডলোমাইট এবং অ্যানহাইড্রাইট।

৩ বা ৭ কঠিন এবং ঘন গঠন খুব উচ্চ সংকোচন শক্তি এবং কিছু ঘর্ষণকারী স্তর সহ, যেমন সিল্টস্টোন, স্যান্ডস্টোন এবং মাডস্টোন।

৮ অত্যন্ত কঠিন এবং ঘর্ষণকারী গঠন যেমন কোয়ার্টজাইট এবং আগ্নেয় শিলা।


IADC কোড - অঙ্ক প্রথম তিনটি অঙ্ক গঠন অনুসারে বিটকে শ্রেণীবদ্ধ করে যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এবং ব্যবহৃত বিয়ারিং/সিল ডিজাইন।

প্রথম অঙ্ক ১, ২, এবং ৩ designates স্টিল টুথ বিটস ১ নরমের জন্য, ২ মাঝারি এবং ৩ কঠিন গঠনের জন্য।
৪, ৫, ৬, ৭ এবং ৮ designates টাংস্টেন কার্বাইড ইনসার্ট বিটস বিভিন্ন গঠনের কঠোরতার জন্য ৪ সবচেয়ে নরম এবং ৮ সবচেয়ে কঠিন।

দ্বিতীয় অঙ্ক ১, ২, ৩ এবং ৪ হল আরও বিভাজন গঠন ১ সবচেয়ে নরম এবং ৪ সবচেয়ে কঠিন।

তৃতীয় অঙ্ক এই অঙ্কটি অনুসারে বিটকে শ্রেণীবদ্ধ করবে বিয়ারিং/সিল টাইপ নিম্নরূপ:
স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট,
এয়ার-কুলড স্ট্যান্ডার্ড ওপেন বিয়ারিং রোলার বিট গেজ সুরক্ষা সহ যা কোনের গোড়ালিতে কার্বাইড ইনসার্ট হিসাবে সংজ্ঞায়িত করা হয় সিলড রোলার বিয়ারিং বিট গেজ সুরক্ষা সহ সিলড রোলার বিয়ারিং বিট জার্নাল সিলড বিয়ারিং বিট জার্নাল সিলড বিয়ারিং বিট গেজ সুরক্ষা সহ।

চতুর্থ অঙ্ক নিম্নলিখিত অক্ষর কোডগুলি চতুর্থ অঙ্ক অবস্থানে ব্যবহৃত হয় নির্দেশ করতে অতিরিক্ত বৈশিষ্ট্য: A. এয়ার অ্যাপ্লিকেশন R. রিইনফোর্সড ওয়েল্ডস C. সেন্টার জেট S. স্ট্যান্ডার্ড স্টিল টুথ D. ডেভিয়েশন কন্ট্রোল X. চিজেল ইনসার্ট E. এক্সটেন্ডেড জেট Y. কনিক্যাল ইনসার্ট G. এক্সট্রা গেজ প্রোটেকশন Z. অন্যান্য ইনসার্ট শেপ J. জেট ডিফ্লেকশন
