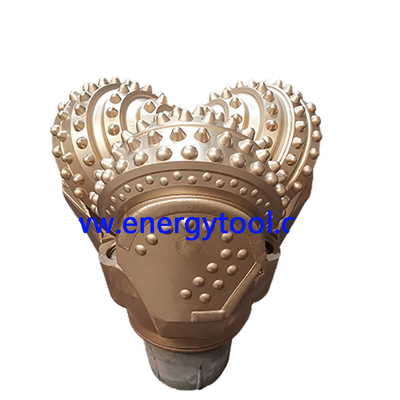

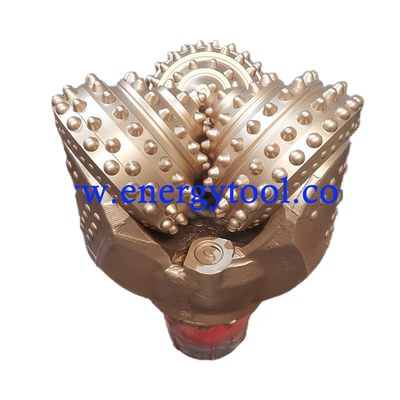

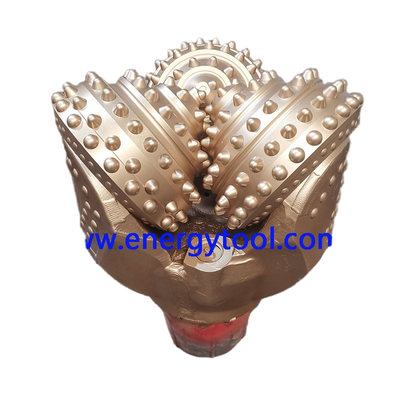

17-1/2 "ট্রিকোন রোলার কনস বিট মাইন কভারি রক ড্রিলিং টুল জন্য

রোলার কোন বিট শ্রেণীবিভাগ

রোলার-কোন বিটগুলি সাধারণত টংস্টেন কার্বাইড ইনসার্ট (টিসিআই) বিট বা ফ্রিলড-দন্ত বিট হিসাবে শ্রেণীবদ্ধ করা হয়।

বিভিন্ন নির্মাতার অনুরূপ পণ্য তুলনা করতে সহায়তা করার জন্য,ইন্টারন্যাশনাল অ্যাসোসিয়েশন অব ড্রিলিং কন্ট্রাক্টরস (আইএডিসি) ড্রিলিং বিটগুলির নামকরণের জন্য একটি ইউনিফাইড বিট শ্রেণীবিভাগ ব্যবস্থা স্থাপন করেছে.

আইএডিসি রোলার-কোন বিট শ্রেণীবিভাগ পদ্ধতি

আইএডিসি রোলার-কোন বিট শ্রেণীবিভাজন পদ্ধতি হ'ল ফ্রিলড-দন্ত এবং সন্নিবেশ-ধরণের রোলার-কোন বিটগুলির বর্ণনার জন্য একটি শিল্প-ব্যাপী মান।

এই কোডিং সিস্টেমটি নকশা এবং অ্যাপ্লিকেশন সম্পর্কিত মূল মানদণ্ডের উপর ভিত্তি করে।

বর্তমানে ব্যবহৃত সংস্করণটি ১৯৯২ সালে চালু করা হয়েছিল এবং সোসাইটি অফ পেট্রোলিয়াম ইঞ্জিনিয়ারদের পৃষ্ঠপোষকতায় ড্রিল বিট নির্মাতাদের দ্বারা সমবায়ভাবে বিকাশিত মানদণ্ডকে অন্তর্ভুক্ত করে।

আইএডিসি শ্রেণীবিভাগ

আইএডিসি শ্রেণীবিভাজন ব্যবস্থা একটি চার অক্ষরের নকশা এবং অ্যাপ্লিকেশন সম্পর্কিত কোড।

প্রথম তিনটি অক্ষর সবসময় সংখ্যাসূচক;

সর্বশেষ অক্ষরটি সর্বদা বর্ণানুক্রমিক।

প্রথম অঙ্কটি বিট সিরিজ, দ্বিতীয়টি বিট টাইপ, তৃতীয়টি বিয়ারিং এবং গেজ বিন্যাস এবং চতুর্থ (বর্ণমালা) অক্ষরটি বিট বৈশিষ্ট্যগুলিকে বোঝায়।

সিরিজ

সিরিজ, আইএডিসি সিস্টেমের প্রথম অক্ষর, সাধারণ গঠন বৈশিষ্ট্যগুলি সংজ্ঞায়িত করে এবং ফ্রিলড দাঁত এবং সন্নিবেশ টাইপ বিটগুলিকে বিভক্ত করে।আটটি সিরিজ বা বিভাগ রোলার-কন পাথর বিট বর্ণনা করতে ব্যবহৃত হয়.

সিরিজ ১ থেকে ৩-এর জন্য মিলড-টেন্ট বিটস প্রযোজ্য।

সিরিজ ৪ থেকে ৮-এর জন্য ইনসার্ট টাইপের বিট প্রযোজ্য।

সিরিজ নম্বর যত বেশি হবে, পাথরের ধরন ততই কঠিন বা বেশি ক্ষয়কারী হবে।

সিরিজ ১ হল মৃদু দাঁত বিটগুলির জন্য সবচেয়ে নরম (সহজ ড্রিলিং অ্যাপ্লিকেশন) ।

সিরিজ ৩ হল সবচেয়ে কঠিন এবং ক্ষতিকারক অ্যাপ্লিকেশন।

সিরিজ ৪ হল ইনসার্ট টাইপের বিটগুলির জন্য সবচেয়ে নরম (সহজ ড্রিলিং অ্যাপ্লিকেশন) ।

সিরিজ ৮ ইনসার্ট টাইপের বিটগুলির জন্য খুব কঠিন এবং ক্ষয়কারী অ্যাপ্লিকেশনগুলি উপস্থাপন করে।

দুর্ভাগ্যবশত, আইএডিসি সিস্টেমে পাথরের কঠোরতা স্পষ্টভাবে সংজ্ঞায়িত করা হয়নি।

উদাহরণস্বরূপ, "কঠোর" স্যান্ডস্টোন বা "মাঝারি-নরম" শেলের অর্থগুলি স্বতন্ত্র এবং একটি স্তরের ব্যাখ্যা করার জন্য উন্মুক্ত। সুতরাং, তথ্য শুধুমাত্র বর্ণনামূলক অর্থে ব্যবহার করা উচিত;প্রকৃত শিলা কঠোরতা উল্লেখযোগ্যভাবে পরিবর্তিত হবে, যেমন গভীরতা, overbalance চাপ, porosity, এবং অন্যান্য যে পরিমাণে পরিমাপ করা কঠিন উপর নির্ভর করে।

প্রকার

আইএডিসি শ্রেণীবিভাজন ব্যবস্থার দ্বিতীয় অক্ষরটি বিট টাইপ, সন্নিবেশ বা মিলড দাঁতকে উপস্থাপন করে এবং গঠনের কঠোরতার একটি ডিগ্রি বর্ণনা করে।

টাইপ ১ থেকে ৪ পর্যন্ত।

লেয়ার ডিজাইন এবং গ্যাজ সুরক্ষা

তৃতীয় আইএডিসি অক্ষরটি বেয়ার ডিজাইন এবং গ্যাজ সুরক্ষা উভয়ই সংজ্ঞায়িত করে।

আইএডিসি লেয়ার ডিজাইন এবং গ্যাজ সুরক্ষার সাতটি বিভাগ সংজ্ঞায়িত করেছেঃ

1. সিলড রোলার লেয়ার (এছাড়াও খোলা লেয়ার বিট নামে পরিচিত)
2. বায়ু-শীতল রোলার লেয়ার (বায়ু, ফোম বা কুয়াশা ড্রিলিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা)
3. সিলড রোলার লেয়ার, গ্যাজেট সুরক্ষিত
4. সিলড রোলার লেয়ার
5. সিলড রোলার লেয়ার, গ্যাজ সুরক্ষিত
6. সিলড ফ্রিকশন লেয়ার
7. সিলড ঘর্ষণ বেয়ার, গেজ সুরক্ষিত। মনে রাখবেন যে "গেজ সুরক্ষিত" শুধুমাত্র নির্দেশ করে যে একটি বিটের কিছু বৈশিষ্ট্য রয়েছে যা বিট গেজকে রক্ষা করে বা উন্নত করে। এটি বৈশিষ্ট্যটির প্রকৃতি নির্দিষ্ট করে না।উদাহরণ হিসেবে, এটি হিল সারি অবস্থানে (কন এর পাশ) বা ডায়মন্ড-বর্ধিত সারিগুলিতে বিশেষ সন্নিবেশগুলি নির্দেশ করতে পারে।

অন্তর্ভুক্ত বৈশিষ্ট্য

সিস্টেমে ব্যবহৃত চতুর্থ অক্ষরটি উপলব্ধ বৈশিষ্ট্যগুলি সংজ্ঞায়িত করে।

আইএডিসি এই শ্রেণীটিকে ঐচ্ছিক বলে মনে করে।

এই বর্ণমালার অক্ষরটি সর্বদা বিট রেকর্ডে রেকর্ড করা হয় না তবে বিট নির্মাতাদের ক্যাটালগ এবং ব্রোশিওরগুলিতে সাধারণত ব্যবহৃত হয়।

আইএডিসি শ্রেণিবদ্ধকরণ 16 টি শনাক্তকরণ বৈশিষ্ট্য নির্ধারণ করে এবং সংজ্ঞায়িত করে।

আইএডিসির নিয়ম অনুযায়ী শুধুমাত্র একটি বর্ণমালা বৈশিষ্ট্য অক্ষর ব্যবহার করা যেতে পারে।

তবে বিট ডিজাইনগুলি প্রায়শই এই বৈশিষ্ট্যগুলির কয়েকটি একত্রিত করে।

এই ক্ষেত্রে, সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্যটি সাধারণত তালিকাভুক্ত করা হয়।
