ট্রাই-কন মিল দাঁত 8-3/4 ইঞ্চি খনির ড্রিলিং বিট

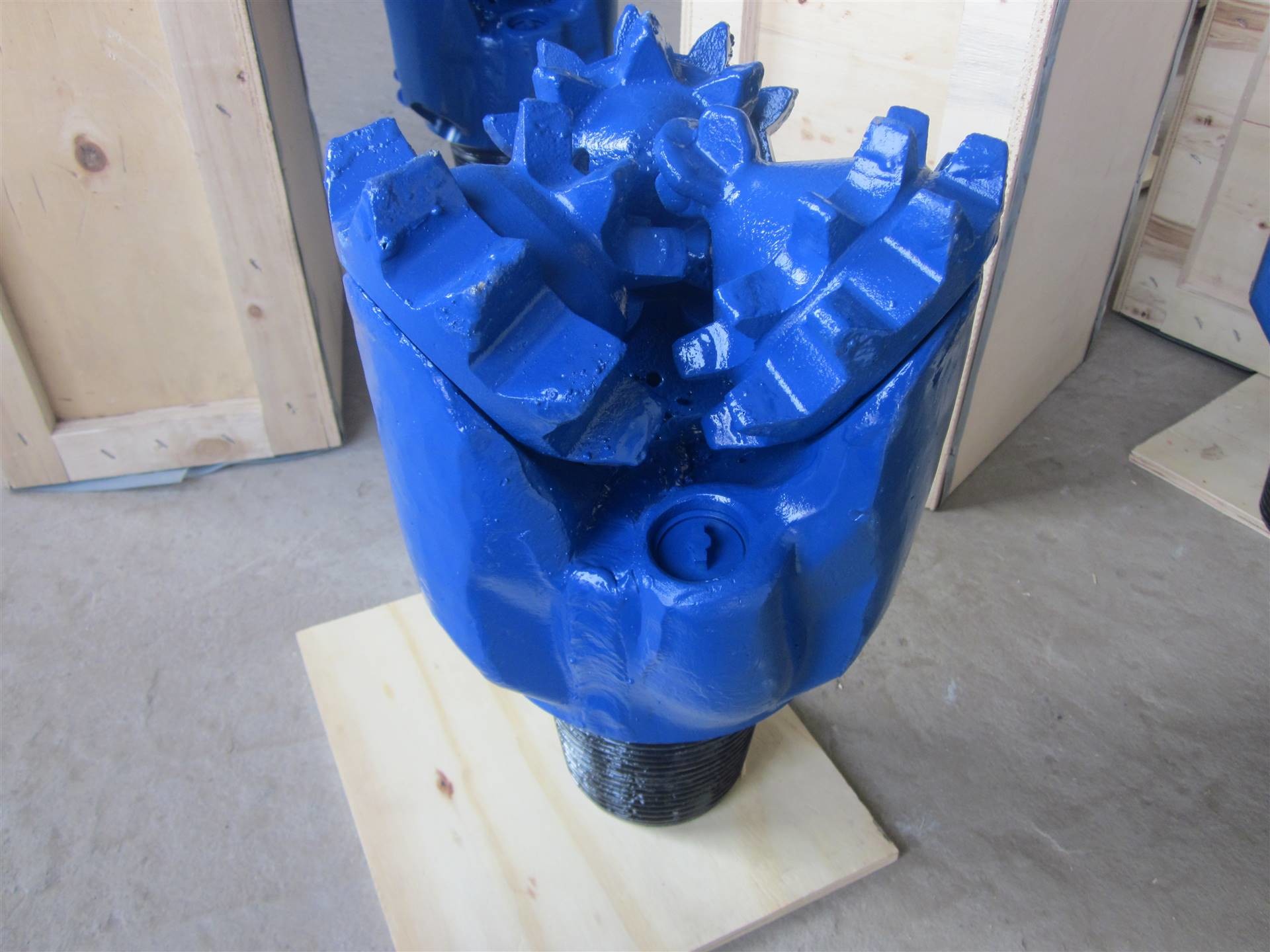

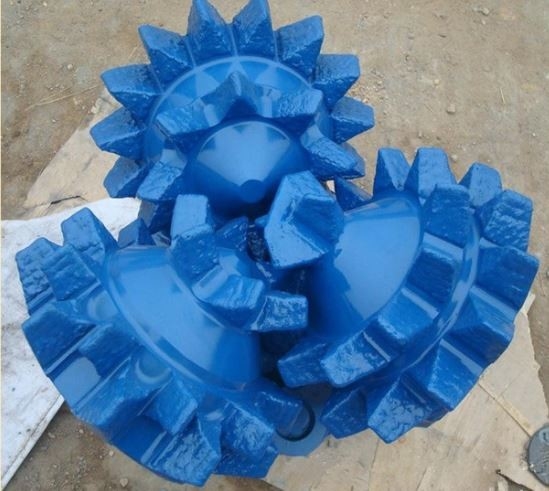

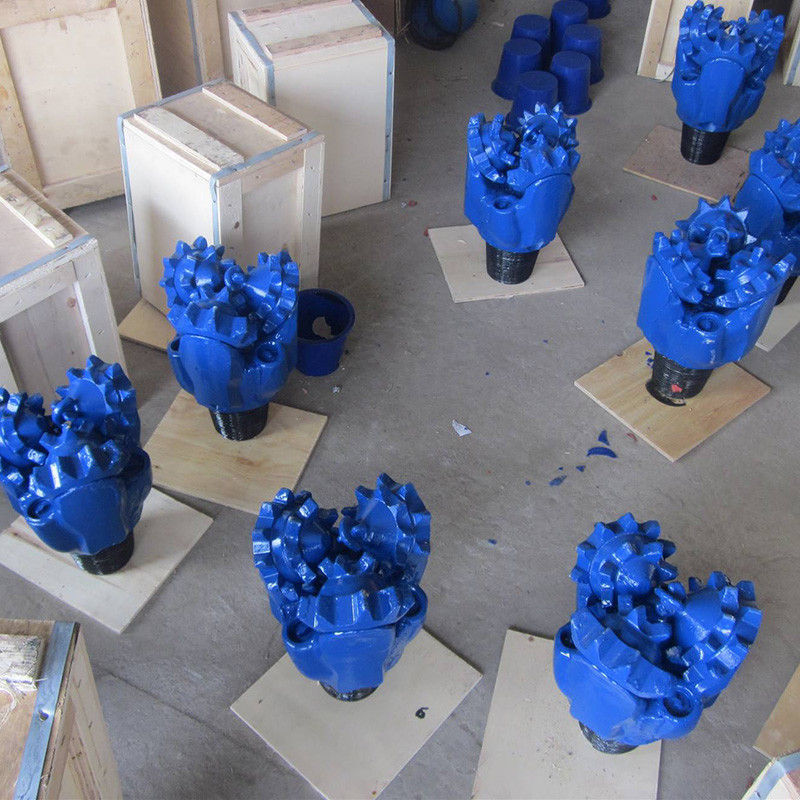

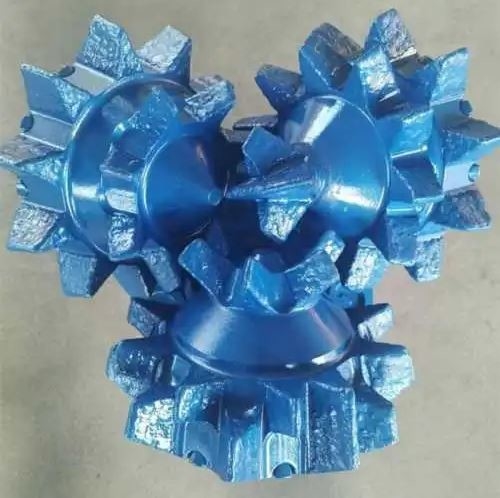

ট্রাই-কোন বিট ৮-৩/৪ ইঞ্চি মাইনিং ড্রিলিং বিট IADC 217, রেগ ৪-১/২ API সংযোগ সহ

বর্ণনা

একটি ট্রাই-কোন বিট হল ড্রিলিং অপারেশনে ব্যবহৃত বটম হোল অ্যাসেম্বলির একটি অপরিহার্য উপাদান। এই যান্ত্রিক ড্রিল বিট ড্রিলিং করার সময় শিলা পৃষ্ঠ অপসারণ করতে ঘূর্ণন গতি এবং এর দাঁত দ্বারা উত্পন্ন যান্ত্রিক ঘর্ষণ ব্যবহার করে। এর উদ্দেশ্য হল ঘূর্ণায়মান ড্রিল স্ট্রিং এবং কাদা সরবরাহ থেকে শক্তি সংগ্রহ করা, কার্যকরভাবে এই শক্তি প্রয়োগ করে কূপ গভীর করতে সহায়তা করা।

ড্রিল বিটের স্পেসিফিকেশন:

কিভাবে একটি ট্রাই-কোন বিটের  গুণমান জানবেন?

• ট্রাই-কোন বিট IADC কোড পাসপোর্ট
• ট্রাই-কোন বিট  TCI এবং স্টিল দাঁতের বিকল্প
• ট্রাই-কোন বিট  হিল সারিতে অতিরিক্ত টাংস্টেন কার্বাইড সন্নিবেশ
• ট্রাই-কোন বিট  কোণ বডিতে টাংস্টেন কার্বাইড কোটিং
• ট্রাই-কোন বিট  কোণের গেজে ডায়মন্ড কোটিং করা টাংস্টেন কার্বাইড সন্নিবেশ
• ট্রাই-কোন বিট  পায়ের শার্টেইলে টাংস্টেন কার্বাইড সন্নিবেশ
• ট্রাই-কোন বিট  কোণ পরিষ্কার করার জন্য অতিরিক্ত কেন্দ্রীয় অগ্রভাগ

ট্রাই-কোন বিটের  বৈশিষ্ট্য হল যে তারা তাদের নিজস্ব পাসপোর্ট নিয়ে আসে যেমন নিচে দেওয়া হল:

• কোণের স্পেসিফিকেশন
• বিট তৈরি ও পরীক্ষা করা ব্যক্তির দ্বারা স্বাক্ষরিত গুণমানের স্ট্যাম্প
• বিট থেকে সেরা পারফরম্যান্স পেতে প্রস্তাবিত ড্রিলিং পরামিতি:
• বিটের ওজন
• ঘূর্ণন গতি
• ফ্লাশিং ভলিউম

অ্যাপ্লিকেশন

• ভূ-প্রযুক্তিগত তদন্ত
• খনন অনুসন্ধান ও প্রোবিং
• ভূ-প্রযুক্তিগত যন্ত্রাংশ
• ভূ-পদার্থবিদ্যা

আপনি কোন ধরনের ট্রাই-কোন বেছে নেবেন তা নির্ভর করে আপনি যে ভূ-তত্ত্বে ড্রিলিং করছেন এবং আপনি যে বোরহোল ড্রিলিং করছেন তার ব্যাসের উপর। ইন্টারন্যাশনাল অ্যাসোসিয়েশন অফ ড্রিলিং কন্ট্রাক্টরস (IADC) আপনার ভূ-তত্ত্বের জন্য সঠিক ট্রাই-কোন বেছে নেওয়ার জন্য একটি সহজে ব্যবহারযোগ্য ধাপ সিস্টেম তৈরি করেছে, অতিরিক্ত বৈশিষ্ট্য সহ যেমন দীর্ঘ উত্পাদন জীবনের জন্য বিট সুরক্ষা।



ট্রাই-কোন বেয়ারিং প্রকার:

ট্রাই-কোন ড্রিলিং বিটে প্রধানত তিন ধরনের বেয়ারিং ডিজাইন ব্যবহার করা হয়:

• স্ট্যান্ডার্ড ওপেন বেয়ারিং রোলার বিট:
এই বিটগুলিতে কোণগুলি অবাধে ঘুরবে। এই ধরনের বিটে একটি সামনের সারিতে বল বেয়ারিং এবং একটি পিছনের সারিতে রোলার বেয়ারিং থাকে।
• সিল করা বেয়ারিং রোলার বিটস
এই বিটগুলিতে বেয়ারিং কুলিংয়ের জন্য একটি গ্রীস রিজার্ভার সহ একটি ও-রিং সিল রয়েছে। সিলগুলি কাদা এবং কাটিংগুলির বিরুদ্ধে একটি বাধা হিসাবে কাজ করে বেয়ারিং রক্ষা করে
• জার্নাল বেয়ারিং রোলার বিটস
এই বিটগুলি নাক বেয়ারিং, ও-রিং সিল এবং সর্বাধিক পারফরম্যান্সের জন্য একটি রেস সহ কঠোরভাবে তেল/গ্রীস ঠান্ডা করা হয়।


IADC কোড

IADC কোডগুলি কী ধরণের শিলা বিট প্রয়োজন তা বর্ণনা করা সহজ করে তোলে।
প্রথম তিনটি সংখ্যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এমন গঠন এবং ব্যবহৃত বেয়ারিং/সিল ডিজাইন অনুসারে বিটকে শ্রেণীবদ্ধ করে।
১, ২, এবং ৩ মনোনীত করেস্টিল টুথ বিটস১ নরম, ২ মাঝারি এবং ৩ কঠিন গঠনের জন্য।
কোড ৪, ৫, ৬, ৭ এবং ৮ মনোনীত করেটাংস্টেন কার্বাইড সন্নিবেশ বিটসবিভিন্ন গঠনের কঠোরতার জন্য, ৪ সবচেয়ে নরম এবং ৮ সবচেয়ে কঠিন


গঠন প্রকার
নিম্নলিখিতটি সাধারণ গঠন এবং এর IADC রেফারেন্স দেখায়
১ এবং ৪ নরম গঠন, আঠালো স্তর এবং কম সংনমন শক্তি সহ, যেমন কাদামাটি, মার্লস।

১ এবং ৪ নরম গঠন, কম সংনমন শক্তি সহ যেমন মার্ল, লবণ, অ্যানহাইড্রাইট এবং শেল।

৫ নরম থেকে মাঝারি গঠন, কম সংনমন শক্তি এবং শক্ত স্তরগুলির সাথে আন্তঃস্তরযুক্ত, যেমন বালি, শেল এবং চক।

২ বা ৬ মাঝারি থেকে কঠিন ঘন গঠন, উচ্চ থেকে খুব উচ্চ সংনমন শক্তি সহ, কিন্তু অ-ঘর্ষক বা ছোট ঘর্ষক স্তর সহ, যেমন শেল, কাদা পাথর, বেলেপাথর, চুনাপাথর, ডলোমাইট এবং অ্যানহাইড্রাইট।

৩ বা ৭ কঠিন এবং ঘন গঠন, খুব উচ্চ সংনমন শক্তি এবং কিছু ঘর্ষক স্তর সহ, যেমন সিল্টস্টোন, বেলেপাথর এবং কাদা পাথর।

৮ অত্যন্ত কঠিন এবং ঘর্ষক গঠন যেমন কোয়ার্টজাইট এবং আগ্নেয় শিলা।


IADC কোড - সংখ্যা প্রথম তিনটি সংখ্যা এটি ড্রিল করার জন্য ডিজাইন করা হয়েছে এমন গঠন এবং ব্যবহৃত বেয়ারিং/সিল ডিজাইন অনুসারে বিটকে শ্রেণীবদ্ধ করে।

প্রথম সংখ্যা১, ২, এবং ৩ মনোনীত করেস্টিল টুথ বিটস১ নরম, ২ মাঝারি এবং ৩ কঠিন গঠনের জন্য।
৪, ৫, ৬, ৭ এবং ৮ মনোনীত করেটাংস্টেন কার্বাইডসন্নিবেশ বিটস বিভিন্ন গঠনের কঠোরতার জন্য, ৪ সবচেয়ে নরম এবং ৮ সবচেয়ে কঠিন।

দ্বিতীয় সংখ্যা১, ২, ৩ এবং ৪ এর আরও বিভাজনগঠন১ সবচেয়ে নরম এবং ৪ সবচেয়ে কঠিন।

তৃতীয় সংখ্যাএই সংখ্যাটি বিটটিকে শ্রেণীবদ্ধ করবেবেয়ারিং/সিল প্রকারঅনুসারে:
স্ট্যান্ডার্ড ওপেন বেয়ারিং রোলার বিট স্ট্যান্ডার্ড ওপেন বেয়ারিং রোলার বিট,
এয়ার-কুলড স্ট্যান্ডার্ড ওপেন বেয়ারিং রোলার বিট, গেজ সুরক্ষা সহ, যা কোণের হিলে কার্বাইড সন্নিবেশ হিসাবে সংজ্ঞায়িত করা হয় সিল করা রোলার বেয়ারিং বিট সিল করা রোলার বেয়ারিং বিট, গেজ সুরক্ষা সহ জার্নাল সিল করা বেয়ারিং বিট জার্নাল সিল করা বেয়ারিং বিট, গেজ সুরক্ষা সহ।

চতুর্থ সংখ্যানিম্নলিখিত অক্ষর কোডগুলি চতুর্থ সংখ্যা অবস্থানে নির্দেশ করতে ব্যবহৃত হয়অতিরিক্ত বৈশিষ্ট্য: A. এয়ার অ্যাপ্লিকেশন R. রিইনফোর্সড ওয়েল্ডস C. সেন্টার জেট S. স্ট্যান্ডার্ড স্টিল টুথ D. ডেভিয়েশন কন্ট্রোল X. চিসেল ইনসার্ট E. এক্সটেন্ডেড জেট Y. কোনিক্যাল ইনসার্ট G. অতিরিক্ত গেজ সুরক্ষা Z. অন্যান্য সন্নিবেশ আকার J. জেট ডিফ্লেকশন
